¶ 操作说明
横断面测量是联机RTK根据各个桩号创建横断面图，然后采集数据，将采集数据进行连线并结合横断面和边坡线元，生成CAD图纸；
¶ 一.准备工作
1.确保已在“设计信息”中完成线路信息的录入(平竖曲线、横断面及超高加宽)；
2.确保已在“设计信息“中完成边坡断面模板的录入；
3.确保已在“设计信息”中完成边坡断面匹配的录入；
4.在进行RTK测量功能前，需要你正确连接RTK仪器；
¶ 二.新建横断面测量任务
1.进入“RTK测量—横断面测量”，可新建横断面测量任务；

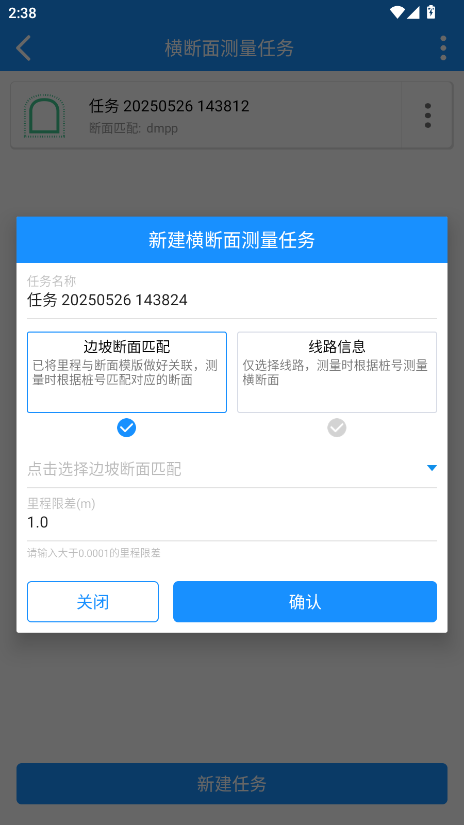

2.点击“新建任务”按钮，输入任务名称、里程限差及选择两种不同的设计模式：
- 边坡断面匹配：此类型选择边坡断面匹配，以线路横断面、边坡为基础；
- 仅线路横断面：此类型选择线路，仅以线路横断面为基础；
¶ 三.横断面测量

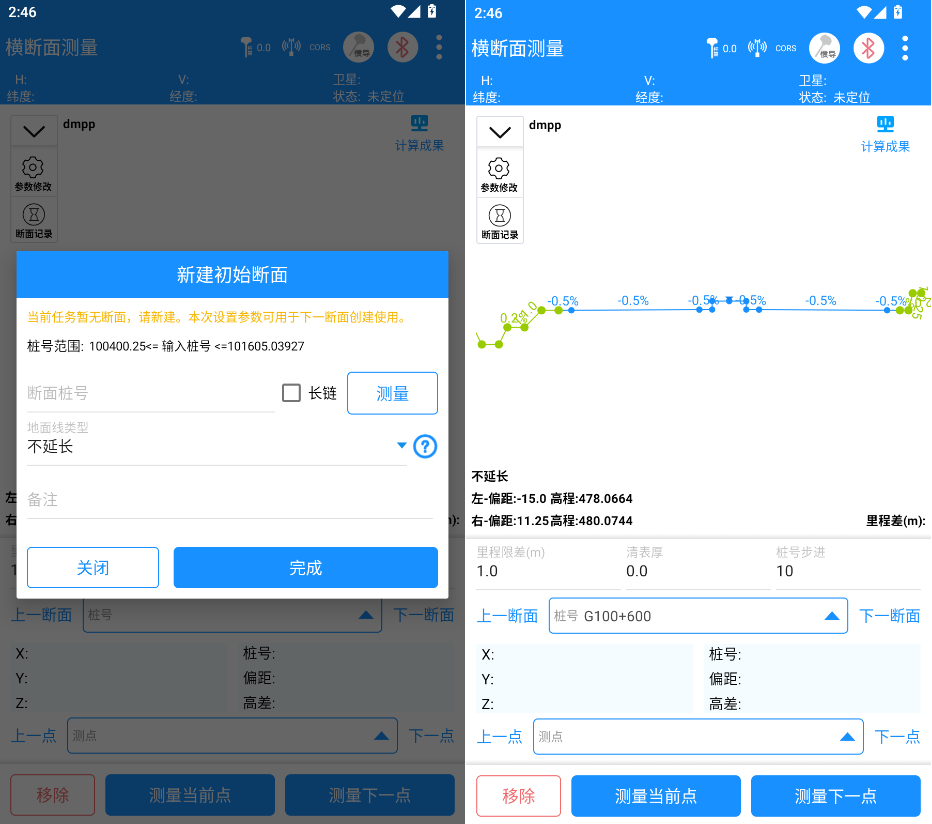

1.进入新建任务后，设置初始断面配置参数（待测量断面桩号、地面线类型），本次参数设置可用于下一断面创建使用：
- 不延长：代表就使用设计数据，不做处理，最后的连线就是将左右坡脚和其它点顺序连接形成封闭图形即可；
- 水平延长：按左右测点水平值延长至与断面相交，形成封闭图形
- 射线延长：按测点连线的首尾射线延长至与断面相交，形成封闭图形
2.进入断面测量界面后，软件会根据当前桩号计算横断面图并绘制显示，且显示当前左右最末端（坡脚）的偏距、高程数据；
3.配置横断面测量参数里程限差、清表厚和桩号步进：
- 里程限差：采集的点和创建断面里的里程差超过这个值，则提示超限，可以选择保存或者不要；
- 清表厚：意思是在计算方量的时候，默认按连线减去这个高度，得到结果去除清表后的方量；
- 桩号步进：切换下一断面时桩号步进值
4.将RTK移动到待测点位置，点击“测量当前点”按钮，或“测量下一点”按钮即可；
5.点击右上角“计算成果”按钮可查看当前横断面测量计算值结果；
¶ 四.测量数据
1.右上角更多操作图标，可导出CAD成果报告；

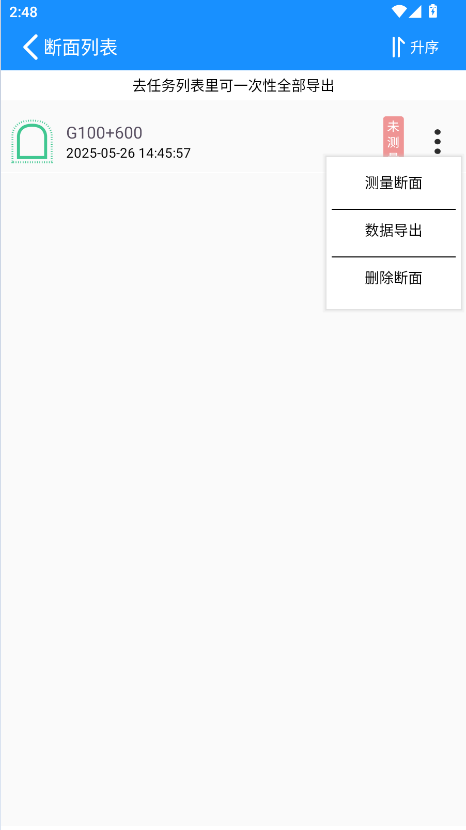

2.点击左侧“断面记录”按钮，查看断面测量记录任务列表可进行删除、导出操作；
3.APP首页数据上传中可一键上传至致测平台，实现数据的永久存储、查看导出；
