隧道仰坡测量功能专为隧道洞口仰坡的开挖施工与超欠挖检测而设计。通过调用预设的仰坡设计参数，本功能能计算测点与设计仰坡的空间关系，指导精准放样与开挖。
¶ 图文说明
¶ 目录
一、新建仰坡参数设置
二、放样名词解释
三、放样操作流程
四、致测平台数据
¶ 一、新建仰坡参数设置
1、在使用隧道仰坡之前，先在设计信息中完成以下内容的录入：
- 线路信息
- 隧道仰坡参数
若未提前设置，也可在【隧道仰坡】界面左侧“准备工作”，进行仪器联机、设站定向、线路信息的录入以及可以在模板类型中选择手输仰坡。

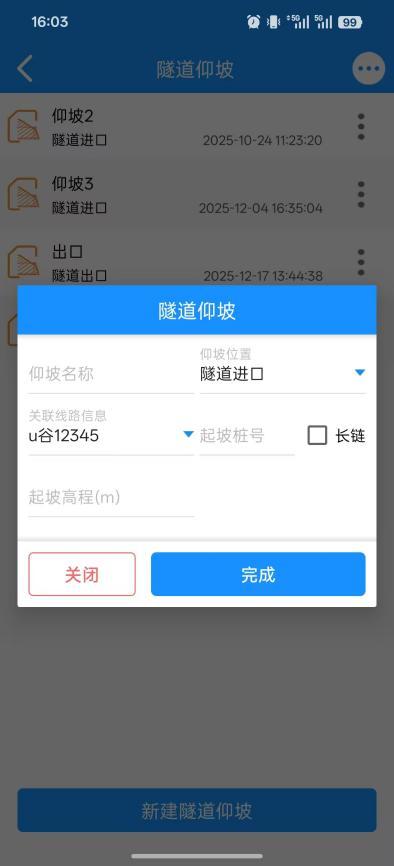

2、隧道仰坡参数设置
（1）参数录入
1.仰坡位置：指录入的仰坡设计信息属于隧道的进口还是出口，决定了仰坡坡面的延伸方向。
2.关联线路信息：选择该仰坡对应的隧道主线路。
3.起坡桩号：仰坡坡脚线的起点在主隧道线路上的里程位置。此点为仰坡与隧道洞身结构的明暗分界点。
4.起坡高程：仰坡坡脚线起点处的设计标高。
（2）管理断面模板
- 点击“新建隧道仰坡”，录入参数后即可新建隧道仰坡；
- 点击列表操作图标“三个点”，可修改或删除隧道仰坡。

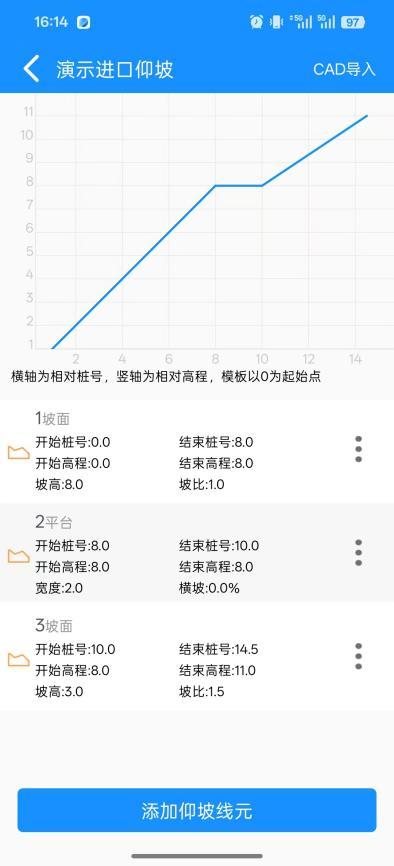

（3）仰坡线元
1.坡面：指仰坡的实际倾斜表面，是从起坡线到坡顶线之间的实体斜面。
2.坡高：指单个坡面从底部到顶部在垂直方向上的高度差。
3.坡比：表示坡面垂直高度与水平宽度之比。
4.平台：指在连续坡面之间设置的水平或近水平的缓冲带。
5.宽度：特指平台在水平方向上的有效净宽。
6.横坡：指平台表面自身的横向坡度。
（4）管理仰坡线元
- 点击“添加仰坡线元”，录入参数后即可；
- 点击列表操作图标“三个点”，可修改或删除该线元。

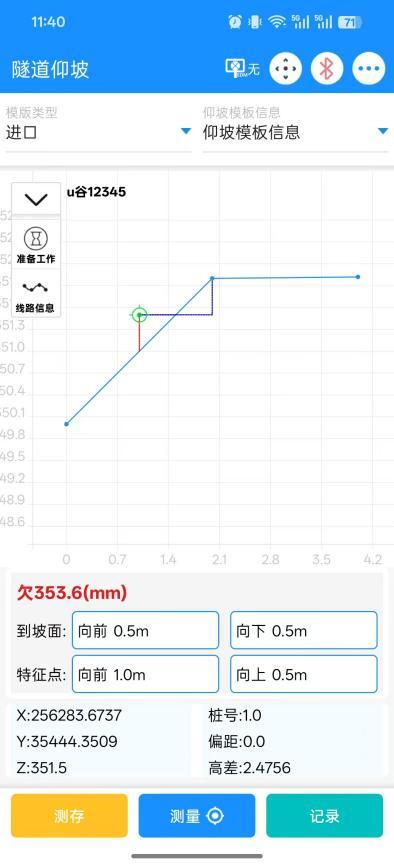

¶ 二.放样名词解释
1.模板类型：在设计信息中隧道仰坡录入的模板，也可在此界面手输仰坡参数。
2.隧道仰坡信息：显示当前所选仰坡模板详细的设计参数。
3.到坡面：实测点到设计坡面或平台的垂直距离。
4.到特征点：实测点到仰坡设计断面上指定特征点（如坡脚点、坡顶点、平台边缘点）的直线距离。
5.图示：显示隧道仰坡断面轮廓，测量点到特征点、到最近坡面上点的距离。
¶ 三.放样操作流程
1、进入隧道仰坡功能
在APP初始界面下方点击“高级功能”选择【隧道仰坡】。
2、选择模板类型
进入界面后，系统会自动匹配模板类型；之后如需切换，可点击下拉框手动切换，右侧仰坡模板信息可以查看模板信息。
3、点击测量
对准目标点后，点击“测量”或“测存”按钮，测量数据返回后，在界面上会显示仰坡断面、实测点等图示信息，下方会显示测量点坐标、桩号等实测信息以及超欠挖值等计算信息；也可手动输入坐标、桩号、偏距、高差进行计算。
4、记录数据
测量或输入后，点击“记录”按钮存储测量数据，右上角更多中的测量记录可查看已测量的所有结果，也可进行删除、导出等操作。
¶ 四.致测平台数据
1、数据上传
完成隧道仰坡测量后，可在APP首页【数据上传】功能中将数据上传到致测平台：https://zc.zhizhuwang.online，使用电脑浏览器可访问。

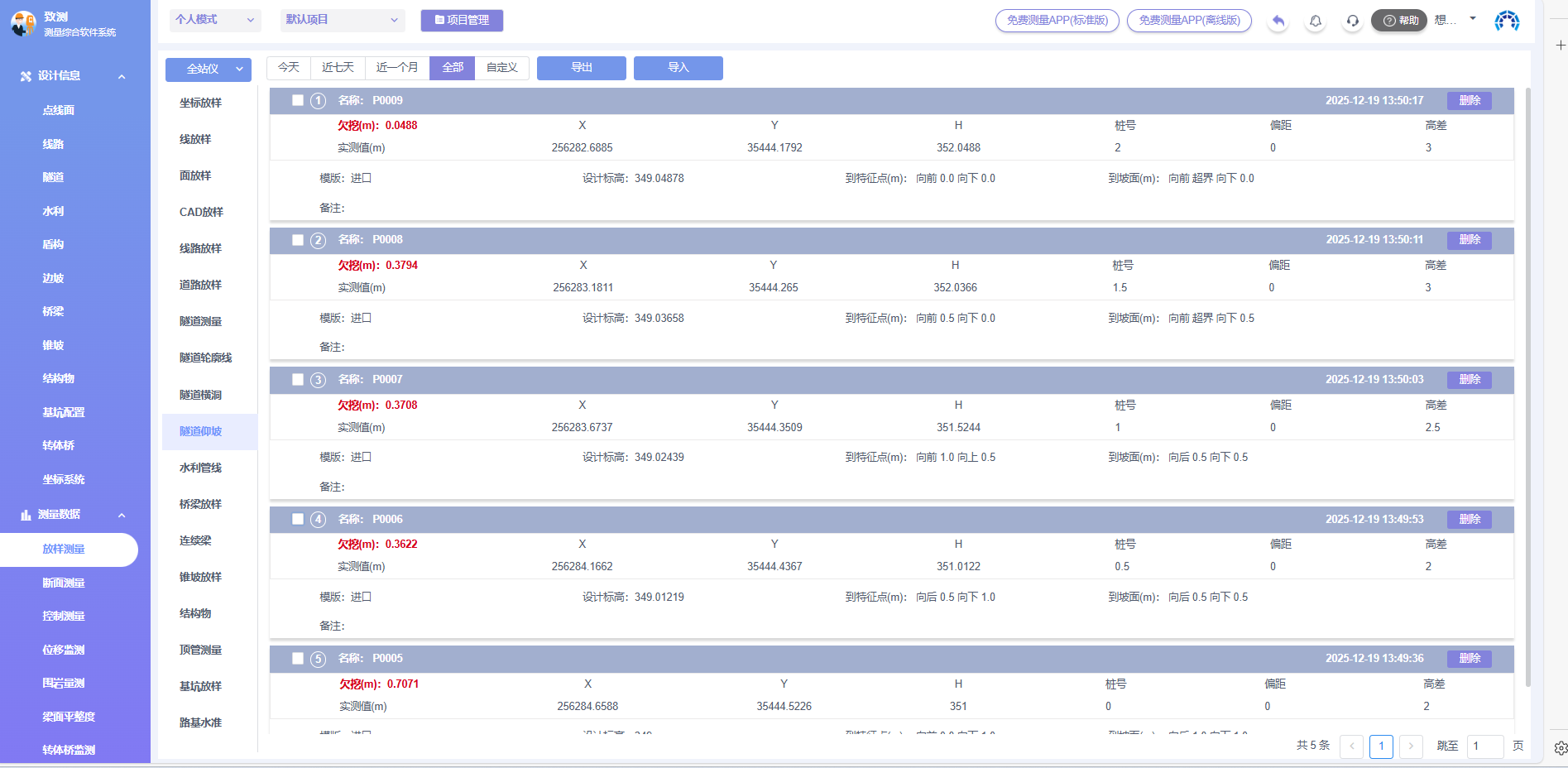

2、平台操作
进入致测平台，左侧目录栏进入【放样测量】>【隧道仰坡】，可查看、筛选、删除、导入导出放样成果数据。
