1.棱镜无法到达或障碍物后的点位,可通过观测与其相邻的可视点位后,通过相对关系,如角度和距离推算出这些视线无法到达的点位的坐标。可用于测量建筑中心
2.将仪器对准偏心点,点击“测量”按钮或者直接粘贴。(注意棱镜常数和目标高)
3.选择计算类型:

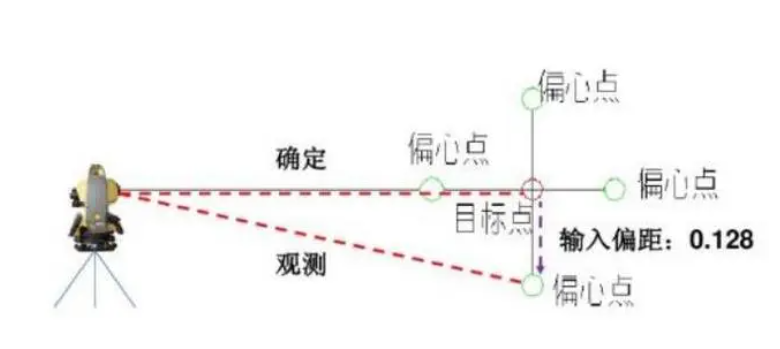

①距离偏心测量:通过输入目标点至偏心点的水平距离来测定目标点。在软件中先输入前、后、左、右偏距,测量偏心点后,软件进行自动计算目标点坐标。如下:

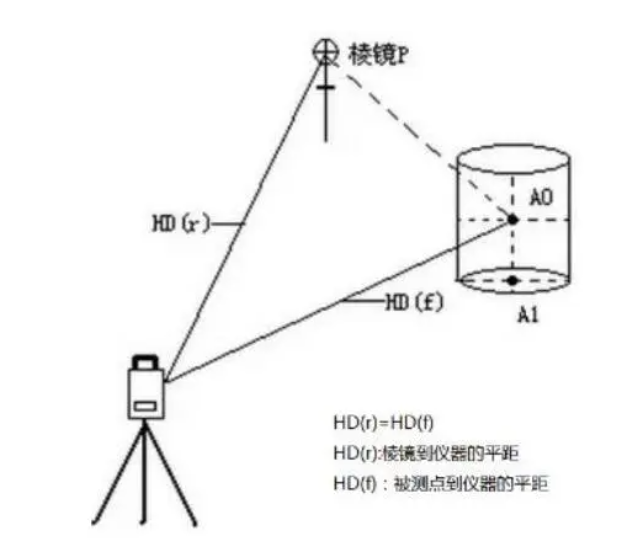

②角度偏心测量:当棱镜直接架设有困难时,此模式是十分有用的,如在树木的中心。只要安置棱镜于和仪器平距相同的点 P 上。在设置仪器高度/目标高后进行偏心测量,即可得到被测物中心位置 A0 的坐标.如下:

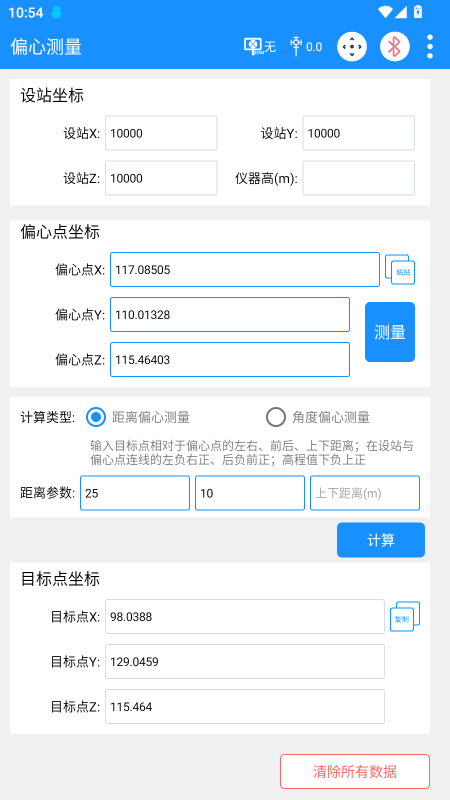

4.输入偏心点距离待测点的左右、前后和上下距离(距离偏心测量);
注意:角度偏心测量需要将偏心点架到仪器为圆心,测点到目标点的距离为半径的圆上
5.点击“计算”按钮,即可自动算出目标点坐标。计算的数据会保存在当前界面,方便下次查看,点击“清除所有数据”可清除界面和已保存的数据;
