圆心拟合功能用于测量圆周上的多个点，计算出拟合圆心坐标、半径和椭圆度拟合数据，并与设计圆进行对比分析。
¶ 图文说明
¶ 目录
一.名词解释
二.操作流程
三.致测平台数据
¶ 一.名词解释
1．设置-拟合方式：
- 三维拟合：将采集点的三维坐标拟合空间圆，适合倾斜圆；
- 平面拟合+平均高程：将采集点的高程平均，并以这个高程为投影平面进行平面的圆心拟合，适合水平圆；
2．设置-设计圆心：选择是否需要将拟合圆心与设计圆心进行对比；
3．设计圆心：当前的圆心设计坐标和半径，用于和拟合圆心进行对比；
4．设计圆心-捕捉：可在CAD图纸或桥梁设计中通过选点或选线（圆心线条）的方式，得到设计圆心的坐标和半径值；
5．采集点列表：可通过输入、测量、导入等方式，采集3个及以上的点后，以这些点来拟合圆；
6．拟合圆心：通过采集点拟合得来的圆心坐标和半径；

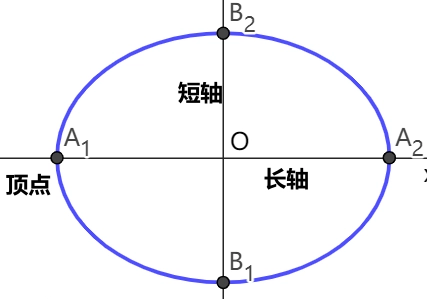

7．椭圆度/长轴/短轴：通过采集点拟合得来的椭圆长短轴及椭圆度，其中椭圆度又称不圆度，是实际圆形截面与理想圆形的变形程度，通过最大半径与最小半径之差与设计半径的比值量化；

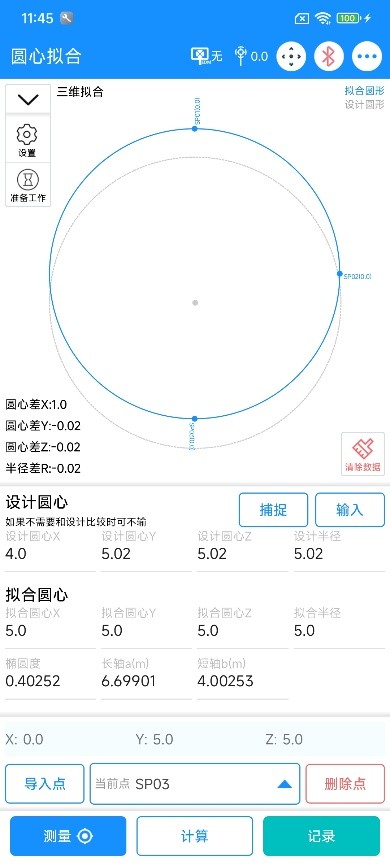

8．图示：蓝色图形为拟合圆形及实测点，灰色图形为设计圆形；
¶ 二.操作流程
1．进入圆心拟合功能
在APP初始界面下方点击“高级功能”选择【圆心拟合】。
2．圆心拟合步骤
- 确认拟合方式，输入设计圆心坐标和半径；
- 依次测量圆边上的3个及以上的点后，点击计算，得到成果数据；
- 如果需要保存数据，点击“记录”按钮即可。
3．实测圆与设计圆对比
输入设计圆心坐标和半径后，系统会自动显示两圆的图示对比，并列出圆心差、半径差的数值。
提示：示意图显示的是拟合圆在三维尺度下的投影，与二维视图有差异属于正常情况，不影响数据。
4．采集点可导入
点击“导入”按钮，可批量导入圆周上的点坐标。
| 文件类型 | 格式 | 类型 |
| 表格 | 点名，X，Y，Z | xls/.xlsx/.csv/.txt文件 |
5．成果查看/导出
点击右上角三个点图标，选择“数据导出”，可导出当前成果的Excel、CAD格式的文件；
点击右上角三个点图标，选择“测量记录”，可查看和批量导出测量记录Excel文件；
¶ 三.致测平台数据
1. 数据上传
完成圆心拟合后，可在APP首页【数据上传】功能中将数据上传到致测平台：https://zc.zhizhuwang.online，使用电脑浏览器可访问。
2. 平台操作

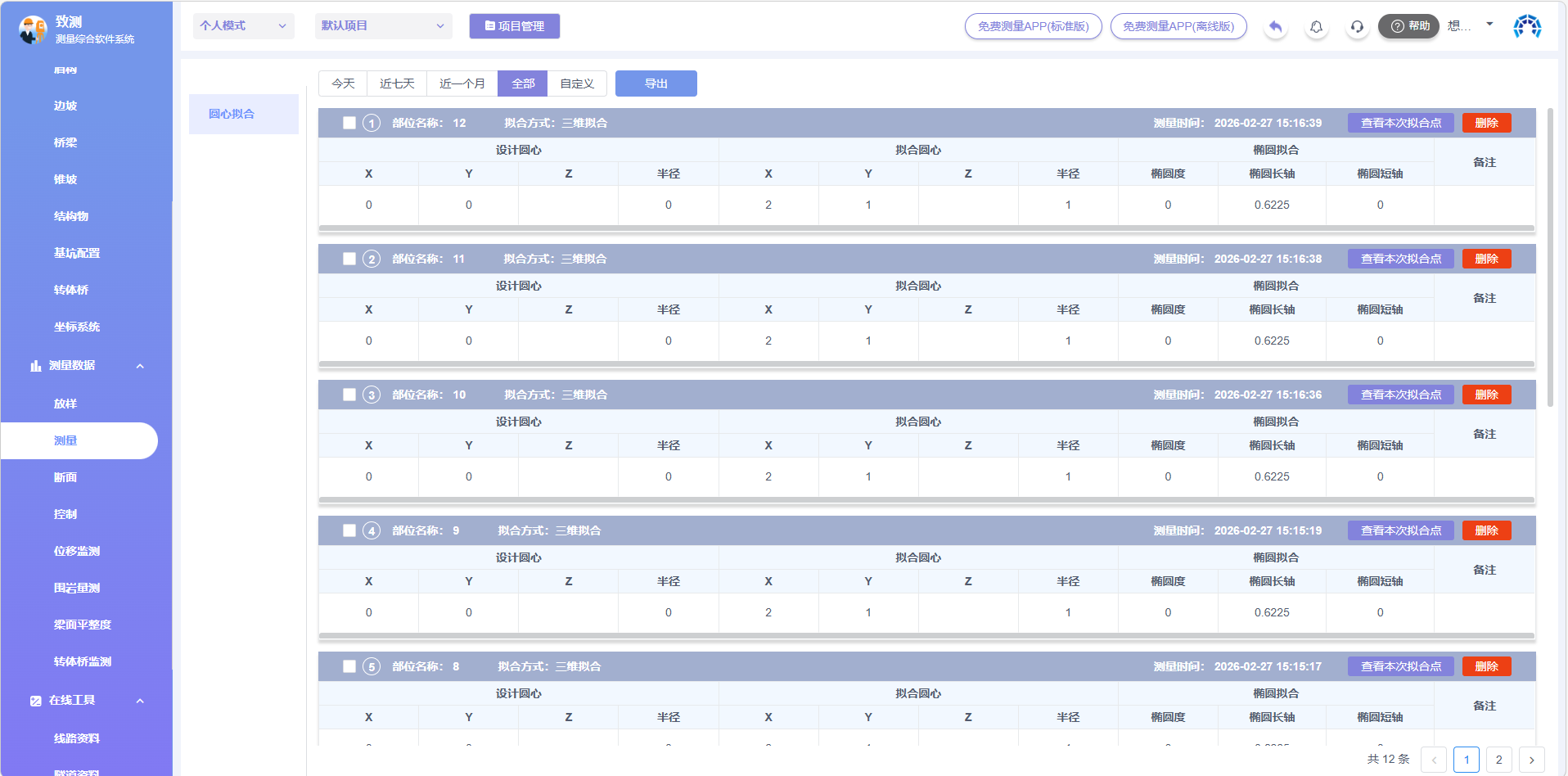

进入致测平台，左侧目录栏进入【测量】>【圆心拟合】，可查看、筛选、删除、导出成果数据。
