坐标反算桩号功能主要用于根据已有线路设计，将输入或测得的坐标X、Y、Z，结合夹角和中线偏移规则反算点位对应的桩号、偏距、高差，并同步显示设计标高、边桩层底高、填挖值及所属板块等结果。
¶ 目录
一．名词解释
二．操作流程
¶ 一．名词解释
1．朝大里程/小里程：当前仪器对着待测点的方向，起点→终点为大里程，反之为小里程；
2．层厚：用于修正边桩层底高和填挖值的厚度参数；
3．中线偏移值：当线路信息中配置了隧铁中线偏移时，可以通过选择应用中线偏移来计算相对隧道中心的偏距值；
提示：隧铁中线偏移为断面模板的隧中相对线路中线的偏移值。
4．夹角：点位与线路中线方向的夹角；
5．设计标高：当前桩号在线路中心位置对应的设计高程；
6．边桩层底高：根据标准横断面和层厚计算的对应层底高程；
7．填挖值：实测高程与设计高程的差值；
8．所属板块/板块宽/板块横坡：显示当前点位命中的板块名称、在线路信息中设置的板块宽度及板块横坡；
9．切线方位角：线路中线在某一点的切线方向与北方向的夹角；
10．纵坡坡度：线路中线在纵向的倾斜程度；
11．断面示意图：上方图形区会显示当前板块线形、当前位置点及与设计面的上下关系。
¶ 二．操作流程

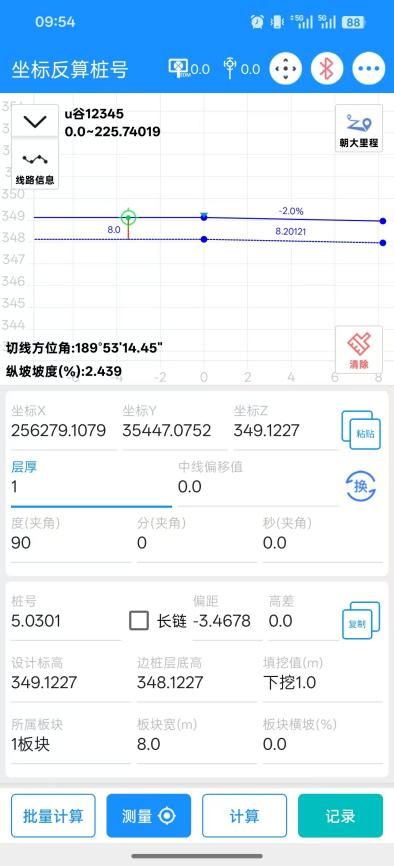

1．进入坐标反算桩号功能
在APP初始界面下方点击“计算工具”，选择【坐标反算桩号】。
2．选择线路并准备反算条件
- 点击左侧“线路信息”选择已录入的线路；
- 如需调整断面图显示方向，可点击右上角“朝大里程/朝小里程”；点击“清除”可清空当前输入及上次缓存结果。
- 如需使用中线偏移参数，点击中线偏移图标切换到“使用中线偏移参数”；如需手动修正，则保持“手动输入”并填写中线偏移值。
3．输入或获取坐标
- 可直接输入坐标X、Y、Z；
- 可点击坐标区右侧图标粘贴已复制的XYZ坐标；
- 进行仪器联机，常规设站模式下先完成设站，再点击“测量”，软件会自动获取坐标。
4．计算结果
点击“计算”，软件自动根据坐标XYZ等参数反算桩号、偏距、高差，并同步显示设计标高、边桩层底高、填挖值、所属板块、板块宽度、板块横坡、切线方位角和纵坡坡度。点击“记录”保存当前成果，长按“记录”可自定义点名和备注；右上更多菜单可进入测量记录。
提示：计算完成后，可点击结果区复制图标复制桩号、偏距和高差；
5．批量计算
点击“批量计算”，软件支持.xls、.xlsx、.csv或.txt文件，导入格式为“点名，X，Y，Z”；
提示：首行需带表头。
导入完成后软件会弹出批量结果列表。点击“导出”，输入文件名称，文件保存至手机目录：《1A致测导出文件》中，也可即刻分享导出结果。
提示：除了APP，也推荐使用致测平台https://zc.zhizhuwang.online进行坐标反算桩号，平台功能位置：在线工具-线路资料-坐标反算桩号。平台端操作批量导出查看更便捷、效率更高。
