坐标拾取功能是用于将CAD图纸中的部分坐标筛选提取出来的作用，支持单个拾取或者批量识别。
¶ 目录
一、拾取前设置
二、拾取方式
¶ 一、拾取前设置
1．设置：
① 图纸底高设置：
- 固定高程：为图纸设置固定高程，后续捕捉点高程Z的数值；
- 固定高差：当关联线路后，以线路标高为准的一个固定高差值，后续捕捉点高程Z即为：标高 + 高差；
② 图纸单位：按绘制图纸使用的坐标单位为标准，用于转换为捕捉数据时换算成单位米，比如图纸单位mm，捕捉1000时，显示坐标为1m；
③ 全图炸开：对图纸的块、多段线等进行全部炸开，方便后续选择线段；
2．图层：当我们使用自动提取前，可以通过图层操作来关闭不需要提取的图层，防止提取到无效的数据；
3．基点设置：我们可以通过设置一个基点坐标来作为拾取原点，后续拾取的坐标都会减去这个基点坐标，以此方便需要得到偏距高差等特殊坐标时的操作。
¶ 二、拾取方式

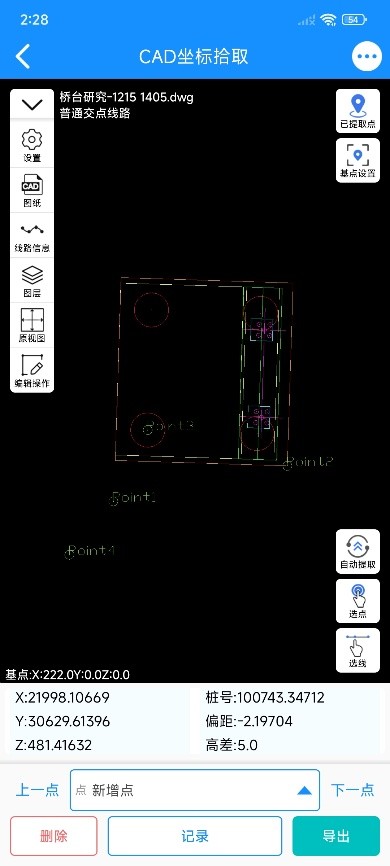

1．选点拾取
适用单个点的手动拾取；
点击“选点”，拖动选点箭头捕捉需要的位置，松手后显示该点的坐标；
2．选线拾取
适用选择线段或多段线，依次保存该线段上的节点坐标；
点击“选线”，手指点击某条线后，可对该线进行分割、偏移、延伸等操作；之后可对线上的点依次选择和记录；
3．自动提取
适用批量的自动识别和坐标提取；

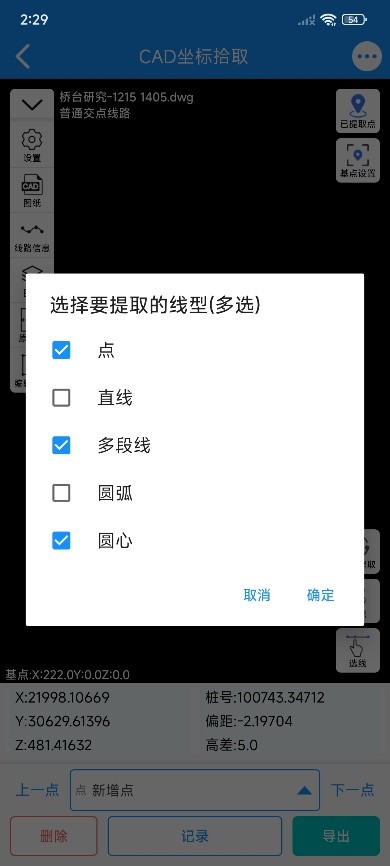

点击“自动提取”，可选择需要识别提取的类型：
- 点：图上以“点”形式绘制的位置；
- 直线：识别直线，提取直线的起点和终点坐标；
- 多段线：识别多段线，提取多段线的节点坐标；
- 圆弧：识别圆弧，提取圆弧的起点和终点坐标；
- 圆心：识别圆，提取圆心坐标；
自动识别提取之后，可根据提取的结果手动删除不需要的点，然后可记录或直接导出表格；
4．已有点操作
- 点击“已提取点”，软件会将该图纸历史已提取点的位置绘制到图上，注意，如果提取时设置了基点，那么后续显示时也应该设置相同的基点坐标。
- 点击下方选点上拉框，可选择已记录的点，可修改、删除；
- 点击“导出”，可将该图纸已经提取记录的点坐标导出至Excel表格。
