垂直度检测功能用于测量结构物（如桥墩、墙体、立柱等）的垂直偏差，通过测量物体上下表面点位坐标计算垂直度、倾斜量等参数。
¶ 图文说明
¶ 目录
一、准备工作
二、名词解释
三、APP操作流程
四、平台操作流程
¶ 一.准备工作
在使用垂直度检测功能前，请完成以下准备：
1．设站定向：连接全站仪并完成设站定向；（相对坐标可不设站）
若未提前设置，也可在【垂直度检测】界面点击“新建设站”。
注：若需记录真实的坐标，就需要设站；如果只测量垂直度就不需要设站。

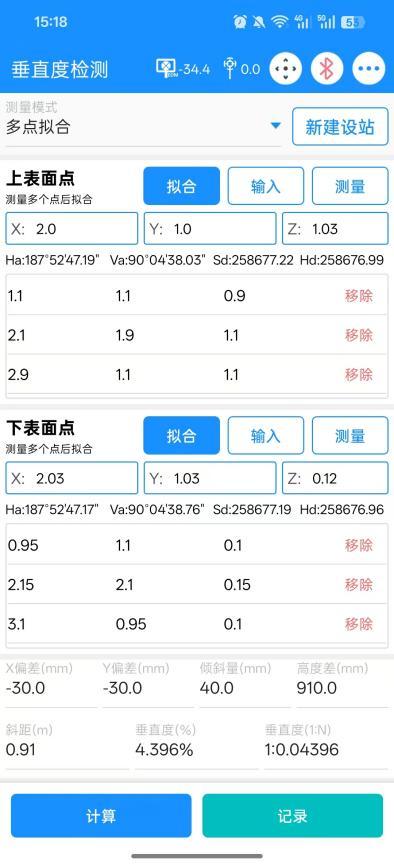

¶ 二.名词解释
1．单点模式：结构物上下表面各测一个点直接计算垂直度。
2．多点拟合：上下表面分别测多个点，通过圆心拟合或平均计算的拟合方式确定上下表面的中心点进行计算。
3．平均计算：取同一表面测量的多个点数据的平均值作为中心点（至少一个拟合点）。
4．圆心拟合：将多点测量数据拟合成圆取圆心作为中心点（至少三个拟合点）。
5．X、Y偏差：结构物上下表面点的X差值、Y差值。
6．倾斜量：结构物轴线在水平面位置的偏移量距离，即上下表面点的平面距离。
7．高度差：结构物上下表面中心点的垂直高差（z坐标之差）。
8．斜距：结构物上下表面中心点的三维空间距离。
9．垂直度：表示结构物倾斜程度的指标，通常以倾斜量/高度差的比值表示。数值越小，垂直度越好，单位%或1:N仅是不同单位的表示。
¶ 三.APP操作流程
1．进入垂直度检测功能
在APP初始界面下方点击“高级功能”选择【垂直度检测】。
2．选择测量方式
点击上方测量模式选择测量方式：①单点模式；②多点拟合

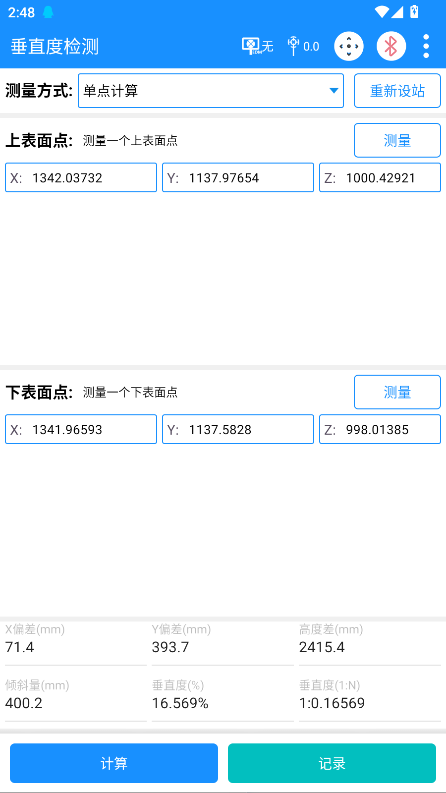

3．单点模式操作
- 可手动输入坐标，或对准上下表面的一个点，点击“测量”按钮，界面会显示测量坐标值；
（当“在APP设站”时，还会显示原始水平角、竖直角、斜距、平距）
- 点击“计算”，可得出X/Y偏差、倾斜量、高度差、斜距、垂直度等参数
- 点击“记录”，输入部位名即保存成功。

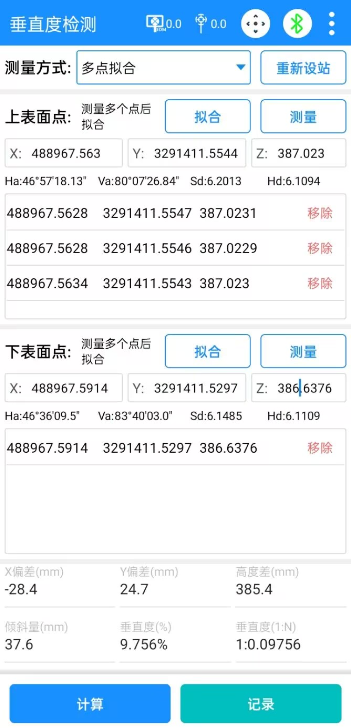

4．多点拟合操作
- 点击“输入”可手动输入上下表面的多个坐标，或对准上下表面，点击“测量”按钮进行多个点的测量。
- 点击“拟合”按钮，选择拟合方式：①圆心拟合；②平均计算
- 点击“计算”，可得出X/Y偏差、倾斜量、高度差、斜距、垂直度等参数。
- 点击“记录”，输入部位名即保存成功。

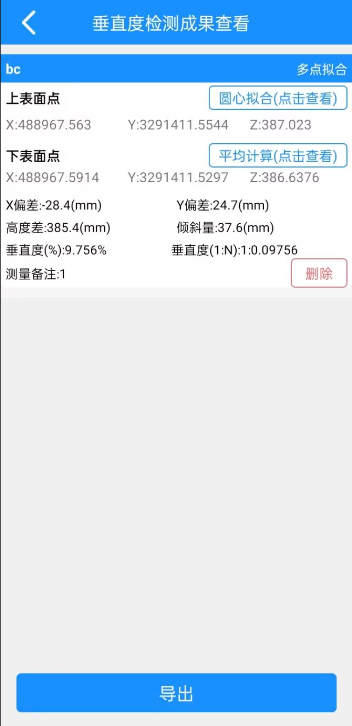

5．查看测量记录
点击右上角“更多”图标，“测量记录”可查看已测量的所有结果，也可进行修改名称、删除、导出等操作。
¶ 四.平台操作流程
致测平台：https://zc.zhizhuwang.online，使用电脑浏览器可访问。
提示：APP与平台数据不同步，已有测量数据可选择在平台计算垂直度。

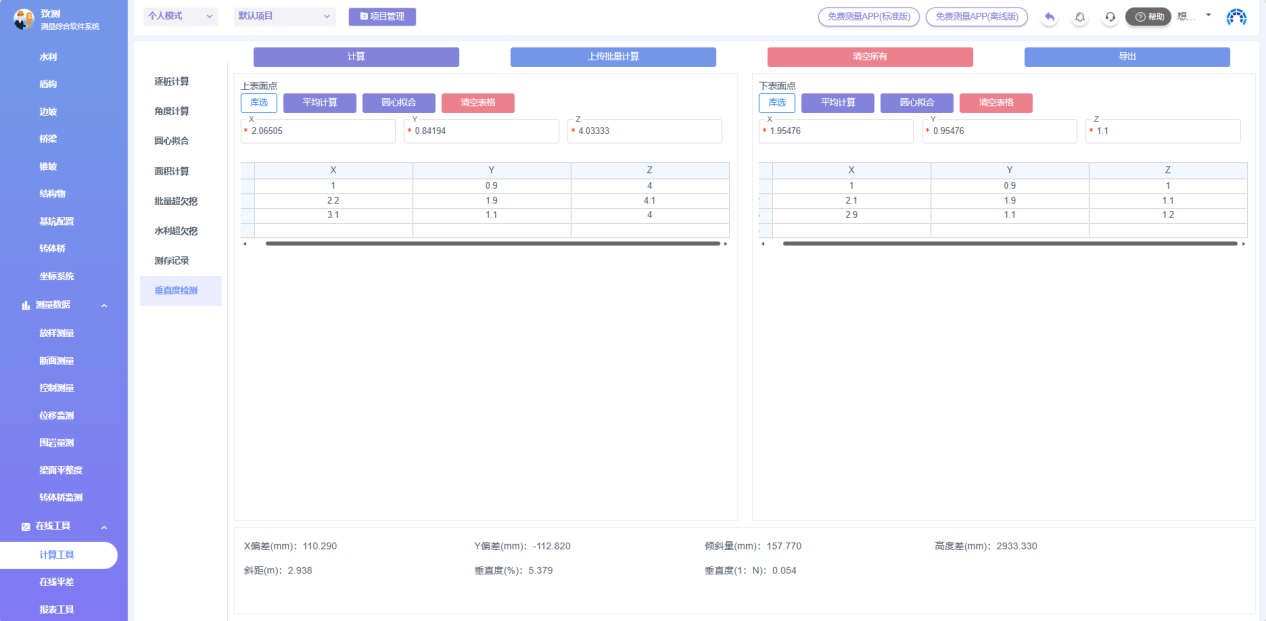

1．进入垂直度检测功能
进入致测平台，左侧目录栏进入【在线工具】>【计算工具】>【垂直度检测】
2．操作流程
①单个物体操作：
- 单点模式：直接输入上下表面的一个点在坐标框内后点击计算。
- 多点拟合：可通过在表格内手输或直接从excel表格复制粘贴过来，以获取上下表面多个坐标后，点击“平均计算”或“圆心拟合”其中一个拟合方式后得到上下表面的中心点位置,点击“计算”，获取结果。
②批量操作：
- 点击“上传批量计算”按钮，选择好上下表面点拟合方式。
- 可上传文件批量导入多组结构物的上下表面坐标，系统自动计算多组结构物的垂直度参数。
| 文件类型 | 格式 | 类型 |
| 表格 | 点名，上、下表面X，Y，Z | .xlsx文件 |
3．导出
点击“导出”，可导出Excel格式的垂直度检测报告。
