平面平整度功能用于检测墙面、地面等任意平面的平整程度。当扫描完平面上的网格后，系统会进行平面拟合计算，并以每个网格点的相对偏差值评估平面的平整度。
¶ 图文说明
¶ 目录
一.准备工作
二.名词解释
三.操作流程
¶ 一.准备工作
在使用平面平整度功能前，请完成以下准备：
1．设站定向：连接全站仪并完成设站定向，若未提前设置，也可在功能界面左侧“准备工作”中进行。
注：当需要自动检测时，APP需要控制仪器转向，所以必须是“在APP设站”。
¶ 二.名词解释
1．自动模式：由仪器根据预设的网格自动逐点扫描测量。适用于带马达全站仪的自动高效检测。
2．手动模式：由操作人员手动控制仪器，测量平面上任意分布的多个点，再进行平面拟合。
3．水平/竖直网格数：当前待测面范围内，按水平和竖直方向的块分割份数，分割后会一块的中心作为待测点进行测量。
4．平面类型：
- 待测平面为任意倾斜方向的平面。测量时需要至少确定平面的三个角点以定义其空间位置。
- 竖直墙面：待测平面为垂直墙面。测量时仅需确定左上角和右下角两个点，系统将自动约束平面为竖直状态。
- 水平墙面：待测平面为标准的水平面（如地面、楼板）。测量时仅需确定左上角和右下角两个点，系统将自动约束平面为水平状态。4
5．测量角点：用于定义待测平面边界范围的测量点，也就是边缘角点。通过测量角点，软件可确定网格的生成范围。
6．生成网格：根据输入的网格数量和测量得到的角点，在软件内自动生成覆盖整个待测区域的规则测量点阵。
7．筛选限差(m)：自动模式时，当实测点与生成的理论点距离超过限差时，可认定它为“飞点”而剔除，避免影响平面的拟合精度，默认0.1m。
8．超限限差(mm)：设定点与拟合平面的距离限差，当超过限差时图示会以红色显示。
¶ 三.操作流程
1．进入平面平整度功能
在APP初始界面下方点击“高级功能”选择【平面平整度】。
2. 自动模式
- 输入水平及竖直网格数；
- 选择平面类型：①任意面；②竖直墙面；③水平墙面；
- 手动对准测量平面的上下左右的点，分别点击“测量角点”按钮；
提示：任意面需测至少3个面，竖直墙面和水平墙面只需对角的两个点。

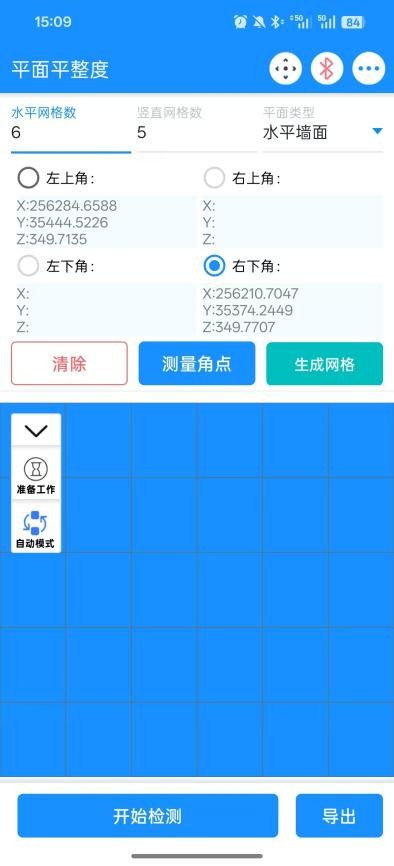

- 测完角点后，点击“生成网格”，然后点击“开始检测”仪器自动对每个网格中心进行测量，扫描完成后自动拟合平面并计算每个点到拟合平面的距离，并在图示上以色块显示。
3.手动模式
- 在界面左侧的模式中选择手动模式；
- 在当前点中点击“新增点”，输入名称。
- 可手输或联机后手动操作仪器照准待测点后点击“测量”按钮，测量至少3个点及以上。
- 测量完成所有点后，点击“计算”，软件将拟合平面并分析各点偏差。
4.记录数据
检测完成后，点击右上角三个点，选择“导出”即可导出平整度成果数据。
注：平面平整度功能目前只支持在APP上使用，无法同步至平台使用。
