放样线库用于各类简单线形，包括：直线、多线段、圆弧、圆；这些线可适用线放样功能，适用于简单的单线元放样。
¶ 目录
一、放样线库适用功能范围
二、名词解释
三、新建/管理线
四、各类线形创建
五、致测平台数据
¶ 一、放样线库适用功能范围
线放样
¶ 二、名词解释
1.直线：单一段局部直线；
2.多段线：由多个点组成的多段折线；
3.圆弧：单一段局部圆弧；
4.圆：完整的单独圆形；
5.图示：当前录入线的图形展示；
6.反转：将组成线的点进行顺序的调换；
7.输入类型：一条确定的线可以由多种方式来录入，例如直线，既可以通过两个点坐标组成，也可以通过起点+方位角+长度的方式来组成；
8.起始桩号：给线赋予一个起始桩号，默认0，软件可根据线的平面线长组成带桩号局部线路桩号信息；
9.平面线长：线的平面长度；
10.三维线长：线的三维长度，组成线带横坡时，三维线长就会与平面线长产生差异；

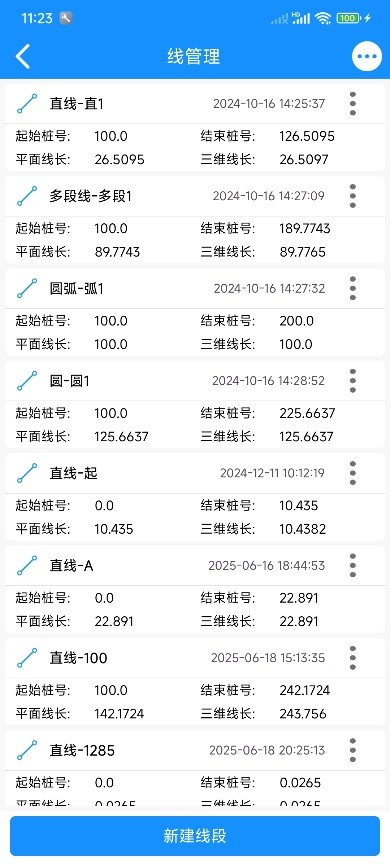

¶ 三、新建/管理线
1.新建线段
点击 “新建线段” 按钮，从弹出的类型菜单中选择要创建的线型：直线、多线段、圆弧、圆。
2.修改/删除线段
点击线库列表右侧的编辑图标（三个点），可选择“修改”或“删除”该线库。
¶ 四、各类线形创建
通用操作：
- 输入线段名称、起始桩号；
- 选择输入类型；
- 通过手输、库选、RTK联机测量等方式录入组成线的信息；
- 点击确认按钮，确定线的计算结果后即完成；
输入类型：
1．直线
- 两点：通过两个三维坐标组成一条直线；
- 起点+方位角+长度：以起点坐标开始，根据方位角确定方向、长度确定平面变化、坡度确定高程变化，以此组成一条直线；

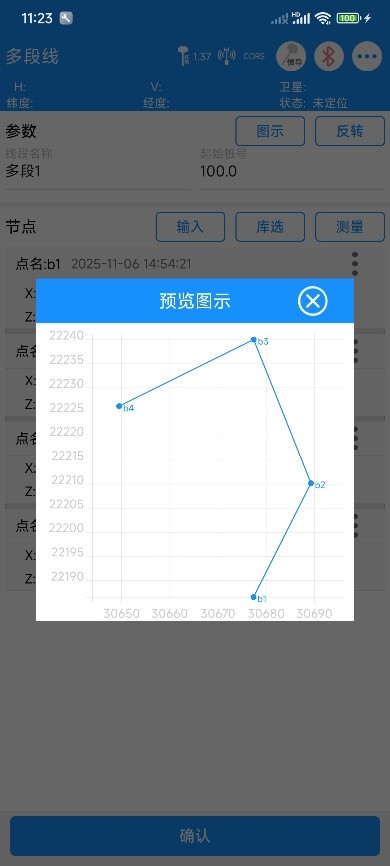

2．多段线
- 默认的多点组成：通过多个三维坐标来生成一条连续折线；
3．圆弧
- 三点：通过三个点平面拟合得到圆弧半径和偏转方向，再以点1和点3作为圆弧起点和终点；
- 两点+半径：计算同上述圆弧三点的方式，不同的是半径和偏转方向由用户录入；
- 起点+方位角+长度+半径：以起点坐标开始，根据方位角确定起始方向、半径和长度确定弧长及圆心角；
4．圆
- 三点：通过三个点平面拟合得到圆（不计算三维）；
- 圆心点+半径：通过圆心坐标和半径得到圆；
¶ 五、致测平台数据
1．数据上传
完成放样线库的录入后，可在APP首页通过【数据上传】功能上传到致测平台：https://zc.zhizhuwang.online，使用电脑浏览器可访问。
2．平台操作

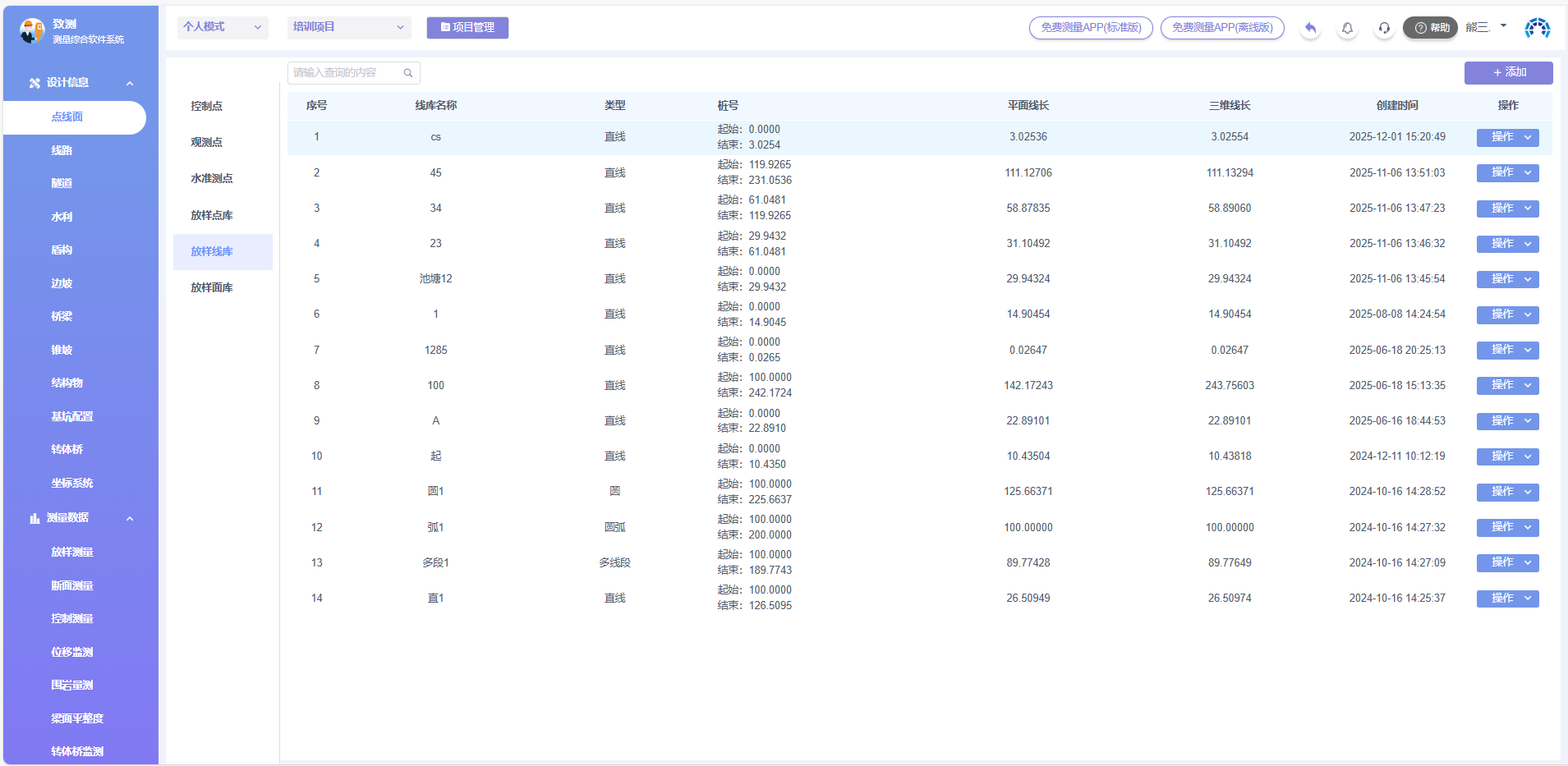

登录致测平台，在左侧目录栏进入 【设计信息】>【点线面】>【放样线库】，即可在电脑上查看、筛选、编辑、删除、导出放样点。
3．数据下载
致测平台也支持放样线库的录入、查看、编辑、删除等功能，当我们在平台编辑放样线库后，可在APP首页通过【数据下载】功能，将平台数据同步到手机。
