桥梁设计信息中分为桥梁配置、墩台模板和墩台配置。
桥梁配置：新建桥梁配置区分桥梁进行分类。
桥梁墩台模板：录入桥梁墩台模板，可在桥梁放样功能中自动计算模板设定的特征点坐标，达到自动找点、计算偏差值等功能。一个桥梁墩台模板可包含多个结构，如：桩基、承台、墩身、盖梁等。
桥梁墩台配置：录入桥梁墩台配置，可在桥梁放样功能中自动匹配设定的定线信息和对应的桥梁墩台模板，根据匹配桥墩的桩号、模板、夹角、偏移、预偏心等值自动计算特征点设计坐标。
¶ 一、桥梁配置
1.设计信息界面点击“桥梁”，进入桥梁设计界面；

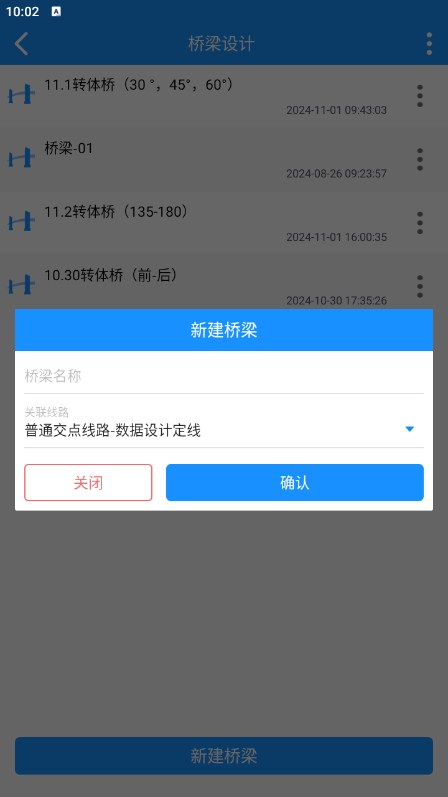

2.点击”新建桥梁“，输入桥梁名称，选择关联定线后，点击确认按钮完成；
¶ 二、结构模板
¶ Ⅰ.新建模板
1.点击桥梁配置列表，选择结构模板，进入桥梁结构模板界面，点击上方下拉框，可切换结构部位；
2.点击”新建结构模板“按钮，输入模板名称，选择录入方式和计算类型，点击确认即可；
- 录入方式：参数法、坐标法
- 计算类型：正做、斜交垂距、斜交斜距
- 夹角：墩台模板与前进方向的夹角
正做：正做桥梁结构物为矩形，当下一步添加特征点时输入的相对横纵向距离为矩形左右和上下的距离；
斜做垂距：斜做为平行四边形，斜做垂距相对纵向输入的距离为角点到中心线的垂线距离；
斜做斜距：斜做为平行四边形，斜做斜距相对纵向输入的距离为角点到中心线的斜边距离；
夹角：正做模板可在此修改夹角，斜做模板则直接使用结构模板夹角；
¶ Ⅱ.坐标法
1.进入墩台模板，点击”添加墩台特征点“，输入点名，圆柱点半径，相对纵向X，相对横向Y，点击完成即可；
2.当录入特征点时，如果是纵向对称或横向对称，可以对应勾选横向和纵向的镜像，APP会自动生成它的镜像点；
¶ Ⅲ.参数法
1.进入结构模板，点击"特征点参数配置”按钮，输入模板参数，点击确认即可；
¶ 三、 墩台配置
¶ Ⅰ.新建桥梁配置
1.点击桥梁列表后选择“墩台配置”，进入墩台配置界面；
2.点击下方新建按钮，输入墩台名称，选择墩台类型，默认为桥墩，输入轴线桩号，即可基本信息的新建；
¶ Ⅱ.配置概述
桥梁墩台配置是为了绑定定线和墩台模板，并设定夹⻆、偏移、预偏⼼等预设值；
后续使⽤桥梁放样功能时，选择需要放样的墩台，则可以根据定线和墩台模板计算出特征点坐标值来进⾏放样；
⼀个桥梁可配置多个墩台，不同的墩台可选择相同或不同的墩台模板；
- 轴线夹角默认为：90°
- 二级承台厚：又二级承台才填，不填默认空
- 顶帽高度：顶帽本身的高度
- 垫石标高2：大里程放样的垫石标高
- 轴线偏移和横纵向预偏心默认为：0
- 墩身高度：墩底到墩颈的高度
- 垫石标高1：小里程方向的垫石标高
- 左右半梁缝：左是小;右是大。里程方向的梁缝值
桥墩名称：建议桥墩名称尽量简短且能区分，方便后续放样时选择。
轴线桩号：墩台中心桩号，请直接填数字类型，如：DK123+12.5 就写 12312.5。
注意：是墩台中心线桩号，不是梁缝中心线桩号
墩轴线偏移：墩台模板中心相对于前进方向垂线的偏移量（左右偏距），在前进方向左侧则填负值，右侧则填正值，主要影响墩台中心的偏距值计算。
偏距E值：在曲线段，为了抵消离心力，除了上述的轴线偏移外，还需要按平分中矢法，往外侧移动了一个E值，E值输入时不分正负，软件在计算时会根据轴线桩号处的线路偏转方向确认正负；
横向预偏心：一般在单线桥曲线半径小于2000时，除偏距E值外，还可能向曲线外侧设横向预偏心，影响垫石以下结构的偏距计算，但是垫石及以上不使用；
纵向预偏心：当桥梁桥垮为不等垮的时候，图纸会设置纵向预偏心，即梁缝中心线与墩台中心线不重合，一般是桥墩中心线向大跨方向偏移；影响垫石及以上结构的里程计算。
旋转偏移：先偏移后旋转是先以结构物横向方向偏移填写的墩轴线偏移量，再以结构物中心旋转夹角；先旋转后偏移是先以结构物中心旋转夹角，再以结构物横向方向偏移填写的轴线偏移量。
注释：新建桥梁墩台成功后会同时显示桩号和里程，如果有断链的情况下，桩号和里程值可能会不等，这是正常的情况。
可登录官网https://www.zhizhuwang.online/进入致测平台录入或导入，然后APP中点击数据下载进行同步。
