¶ 操作说明

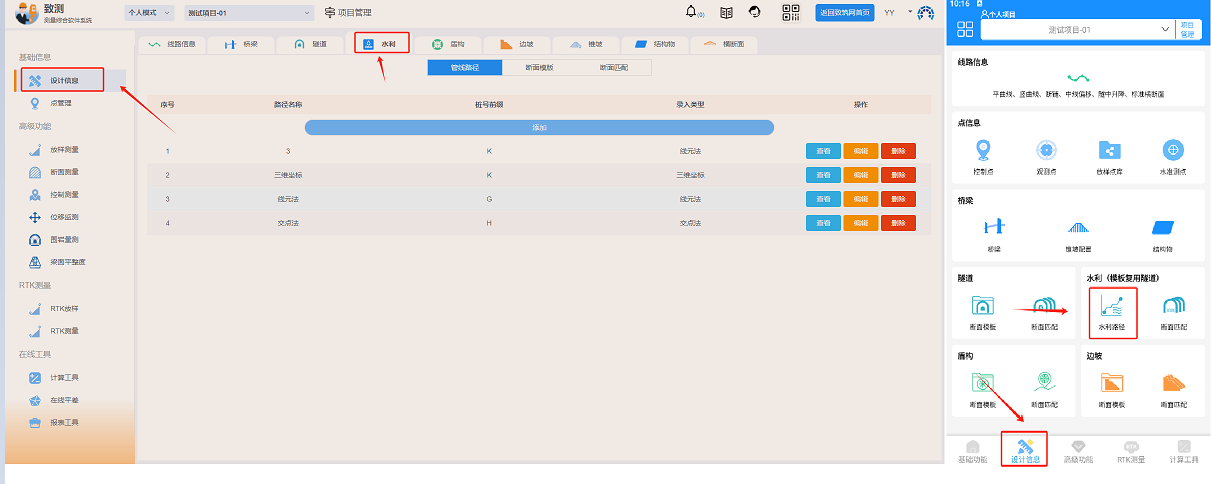

手机端进入“设计信息”界面选择“水利路径”进行添加；平台端在“基础信息”进入“设计信息”进行添加；
水利设计信息中分为水利路径录入和水利断面匹配，水利断面模板与隧道断面模板复用；
¶ 一.新建水利管线路径
进入水利管线路径页面后，点击“新建”功能按键，输入管线路径的基本信息，添加一条水利管线。
- 路径名称：用于区别各水利路径。
- 里程前缀：用于标识和记录的符号，通常是由数字和英文字母组成。(可不输入默认为K)
- 录入类型：可选择“三维坐标”、“交点法”或者“线元法”进行录入
¶ 二.水利管线路径录入
¶ 1.三维维坐标录入
第一步：新建路径信息，选择录入类型为三维坐标；
第二步：新建管线路径，选择不同的段落类型输入参数，其中起始里程、起始坐标除第一条段落外，后续都软件自动计算；
- 录入竖井段落：
- 输入段落名称、起始里程、起始坐标XY
- 起点高程和终点高程：竖井一般为竖直直立管道，只需定义竖井起点高程、终点高程即可
- 方向点XY：确定隧道拱顶方向，当竖井隧道断面为圆形时无所谓
- 录入斜井段落：输入名称、起始里程、起始坐标、终点坐标
- 录入圆弧弯管段落：
- 输入名称、起始里程、起始坐标、终点坐标
- 圆弧半径、圆弧弯管偏转方向

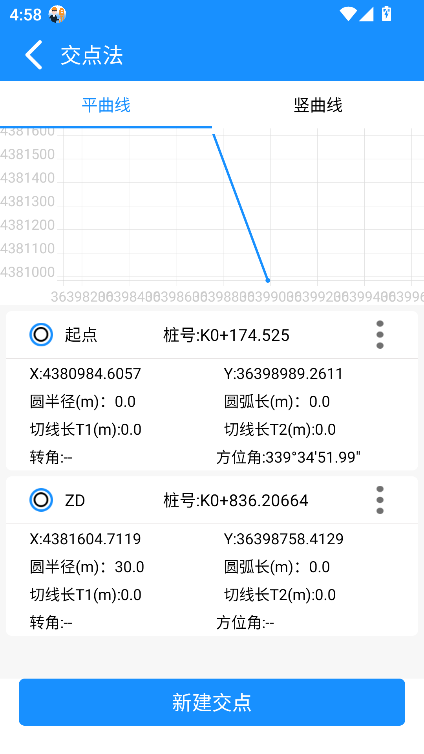

¶ 2.交点法录入
第一步：新建路径信息，选择录入类型为交点法
第二步：新建管线路径平曲线交点
- 录入起始点：录入起始点输入起始点的名称和坐标及桩号；
- 录入交点：输入交点名称、交点北X坐标、交点东Y坐标、圆半径
第三步：点击上方竖曲线栏，新建管线路径竖曲线交点
- 录入起始点：
- 输入交点名称、竖曲线起始桩号、交点高程
- 交点平面投影桩号
- 录入竖曲线交点：
- 输入交点名称
- 交点高程
- 交点平面投影桩号
- 圆半径

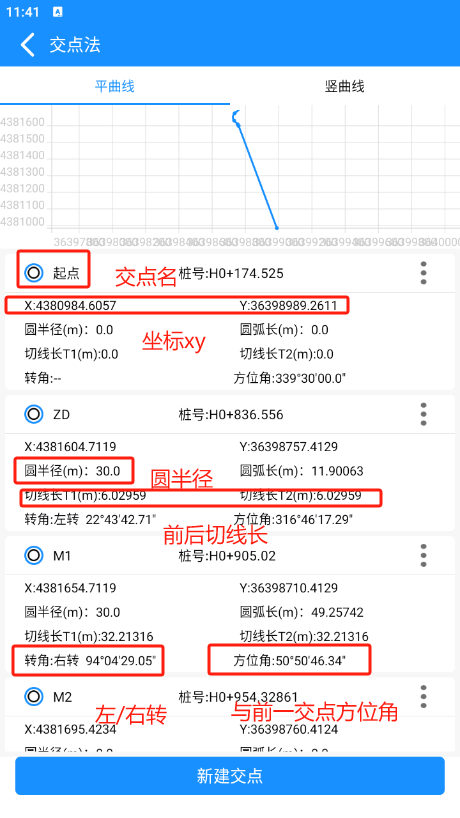

¶ 平曲线参数释意
录入信息显示：显示交点名、交点坐标、圆半径数据
计算数据显示：显示坐标里程桩号、圆弧长、切线T1(前切线长)、切线T2(后切线长)、转角（左转和右转）、方位角（与前一交点方位）

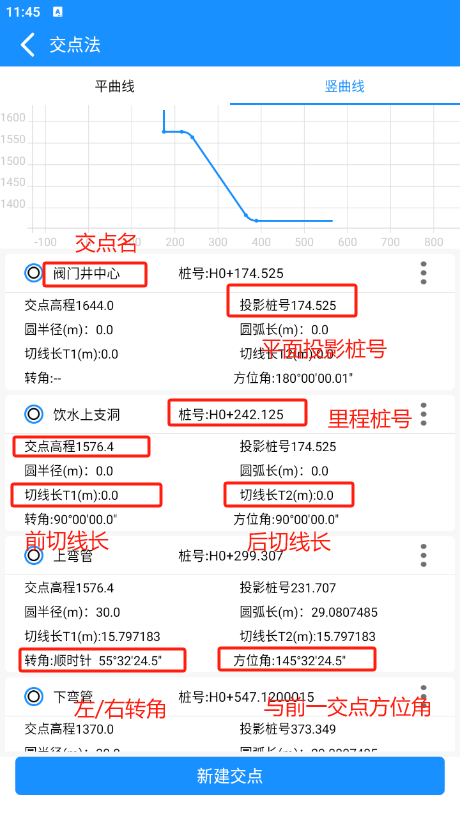

¶ 竖曲线参数释意
录入信息显示：显示交点名、交点高程、交点平面投影桩号、圆半径
计算数据显示：显示坐标里程桩号、圆弧长、切线T1(前切线长)、切线T2(后切线长)、转角（左转和右转）、方位角（与前一交点方位）

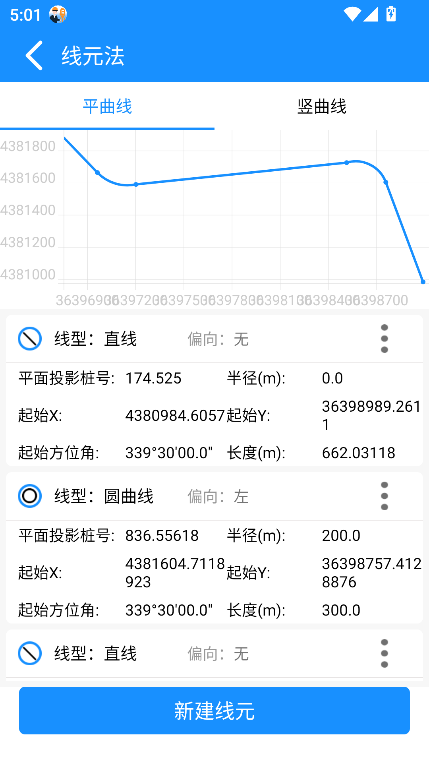

¶ 3.线元法录入
第一步：新建路径信息，选择录入类型为线元法
第二步：新建管线路径平曲线线元，根据需要选择不同线型输入参数，其中起始桩号、起始坐标除第一条段落外，后续都软件自动计算
录入直线：直线类型参数录入方法分为方位角录入、坐标法录入，选择你所需的录入方式进行录入
- 坐标法录入
- 输入起始桩号
- 输入起始北X坐标、起始东Y坐标
- 输入结束北X坐标、结束东Y坐标
- 方位角录入
- 输入起始桩号、线元长度
- 输入起始北X坐标、起始东Y坐标
- 输入起始方位角
录入圆弧：圆弧需要录入半径，圆弧类型参数录入方法分为方位角录入、坐标法录入
- 坐标法录入
- 起始桩号
- 起始北X坐标、起始东Y坐标
- 结束北X坐标、结束东Y坐标
- 圆弧半径、圆弧偏转方向（向左/向右）
- 方位角录入
- 起始桩号、线元长度
- 起始北X坐标、起始东Y坐标
- 起始方位角
- 圆弧半径、圆弧偏转方向（向左/向右）
第三步：新建管线路径竖曲线线元，根据需要选择不同线型输入参数
录入直线：直线类型参数录入方法分为方位角录入、坐标法、横坡值录入，选择你所需录入方法进行录入
- 方位角录入
- 起始斜长桩号
- 线元长度
- 起始高程
- 起始平面投影桩号
- 起始方位角
- 坐标法录入
- 起始斜长桩号
- 起始高程、结束高程
- 起始平面投影桩号、结束平面投影桩号
- 横坡值录入
- 起始斜长桩号，线元长度，起始高程，起始平面投影桩号
- 横坡值：单位百分比，上坡输入正数，下坡输入负数
- 偏向方向：向左/向右
录入圆弧：圆弧类型录入方法分为方位角录入、坐标法，选择你所需录入方法进行录入
- 方位角录入
- 起始斜长号、线元长度、起始高程、起始平面投影桩号、起始方位角
- 圆半径
- 圆弧偏转方向：向左/向右偏转
- 坐标法录入
- 起始斜长桩号、起始高程、起始平面投影桩号、结束高程、结束平面投影桩号
- 圆弧半径
- 圆弧偏转方向：向左/向右
¶ 三.水利隧道管线断面匹配
录入水利隧道管线断面匹配，可在水利隧道管线相关测量中根据桩号自动匹配设定的隧道断面模板

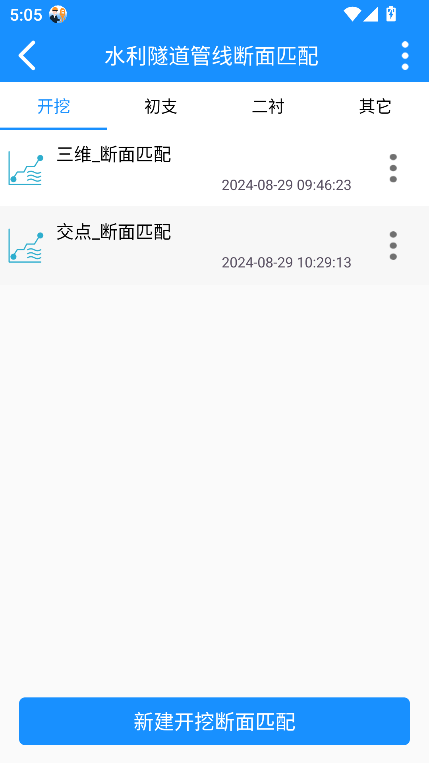

¶ 1.新建隧道断面匹配
在设计信息“水利”中选择“断面匹配”，可新建和修改断面匹配。
输入名称，选择关联的定线，点击确认按钮可新建。
¶ 2.添加线路元数据（断面渐变）
线路元数据是为了设定某一个断面模板所使用的里程段范围，后续使用隧道相关功能时会根据线路设计自动匹配设定好的断面模板。一个断面匹配可以添加多个线路元数据。
选择断面模板：选择需要使用的断面模板
围岩等级：根据现场等级自行选择
起始结束桩号：表示本次选择的断面在这个桩号范围内使用。
渐变类型：表示扫描断面的渐变方式，默认为不渐变即为0。其他方式如下：

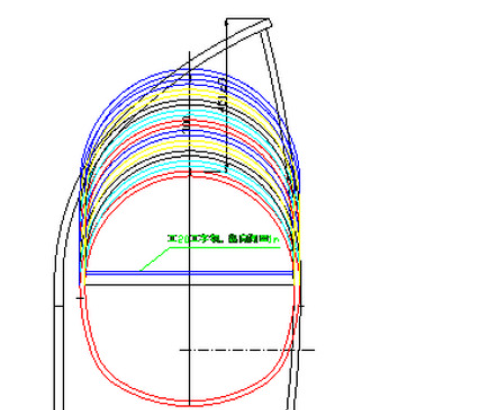

- 两模板线型渐变：是通过从一个模板的线型渐变到另外一个模板对应线型的渐变方式，需保证两个断面模板线元类型与线元数量是对应也就是相同的，在水利隧道管线放样功能中就可以看到渐变的灰色线图示。如下：
- 同模板线性渐变：厚度扩大为正，缩小为负。即需要起始与结束桩号之间要进行渐变的厚度。
示例图如下，仅作参考。100-200桩号的断面，渐变厚度为10；当扫测到150桩号的断面时，断面渐变的值是5
