¶ 演示视频
¶ 操作说明
¶ 一、准备工作
确保已在“设计信息”中录入完成水利路径、隧道断面模板和断面匹配
¶ 二、放样流程

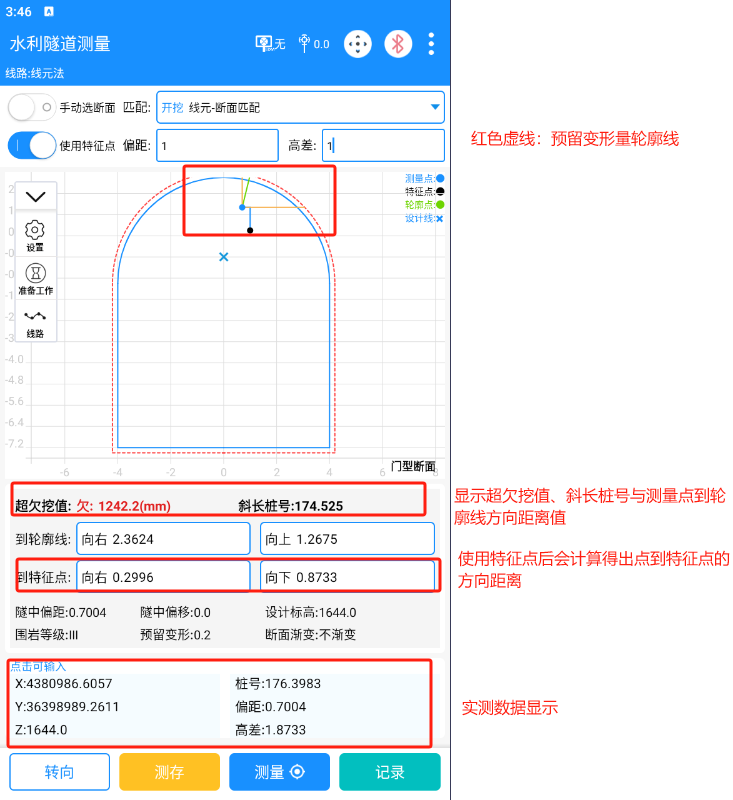

1.通过“高级功能-水利隧道管线”进入测量界面后系统会自动为您选择默认的定线和关联水利路径的断面匹配；
2.可点击左侧工具栏“线路”切换线路，也支持您开启“手动选择断面”的按钮
3.点击“设置”按钮设置里程朝向、预留变形量等参数设置；
- 里程朝向：大里程就是线路终点方向，小里程就是线路起点方向。APP设置后会根据朝向显示断面图示
- 预留变形量：隧道净空及结构尺寸外，还须考虑初期支护变形的情况。
- 重测超限值：测量超限值设置
4.选择断面匹配后，将仪器对准待测量位置点击“测量”或“测存”按钮即可；
注：使用仪器测量需点击“转向”按钮最后点击测量即可。手动输入数据则会直接计算出相应的结果。
¶ 三.放样数据
1.右上角更多图标中，可查看已测量的放样记录，也可进行删除、导出记录；
2.APP首页数据上传中可一键上传至致测平台，实现数据的永久存储、查看、导出；
3.登录致测平台查看和导出放样任务数据，官网：https://www.zhizhuwang.online/
