¶ 演示视频
¶ 操作说明
盾构断面检测是通过测量盾构设计的高差线点、拱顶拱底点，拟合计算出实际的盾构断面圆心数据、净空检测数据；
¶ 一. 准备工作
1.确保已在“设计信息”中录入完整定线信息（平曲线、竖曲线、断链、地铁隧中升降、隧铁中线偏移）；
2.确保已在“设计信息”中录入完成盾构断面模板和盾构断面匹配；
3.开始检测前确保已完成仪器设置和APP设站；
注意：在盾构断面模板中，有高差线的录入。使用管片姿态检测不需要输入，使用盾构断面检测时需要输入。
¶ 二.参数设置
1.断面截取方式：竖直向下表示隧道断面是垂直于地面的、垂直于竖曲线表示隧道断面是垂直于设计竖曲线的；
2.修正方式：里程修正是当测量点里程与设定的断面里程差值超过设定限差后APP会进行自动修正测量，直到找到正确点位置或超过重新测量的次数后才会测量下一个点；
3.里程限差：设定里程偏差超过多少时需要APP进行修正测量；
¶ 三. 新建盾构断面监测任务
1.进入高级功能界面中的“盾构断面检测”，点击“新建盾构断面检测任务”，新建盾构断面检测任务；
2.点击盾构任务列表已有任务，进入初始断面参数配置页；

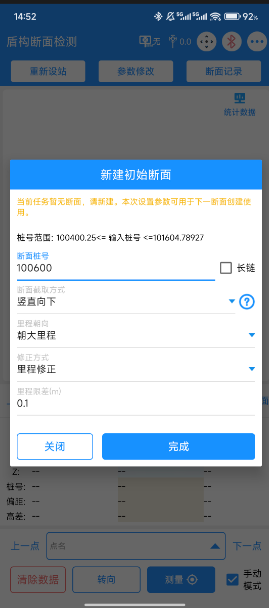

3.配置初始断面参数，初始设置的测量参数可自动应用于后期断面的新建，点击“完成”即可；
¶ 四.检测过程

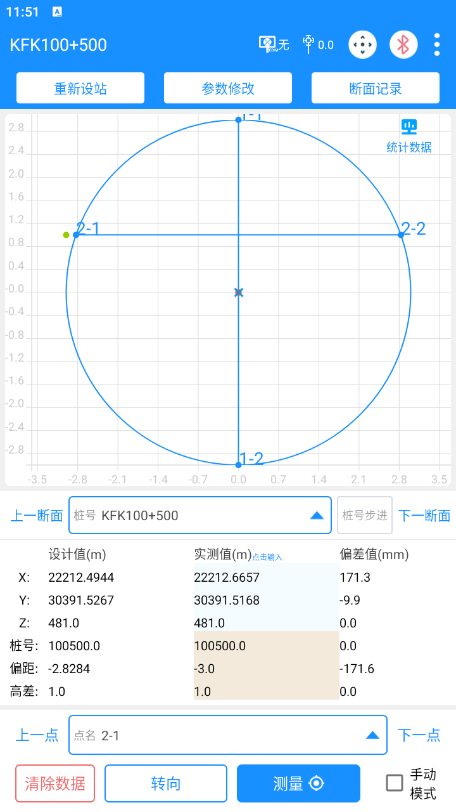

1.进入盾构断面检测界面，可以选择您当前需要测量的断面设计点进行测量；
2.机器人全站仪可点击“转向”自动找点，点击“测量”按钮，完成后会显示当前测点的设计数据、实测数据和偏差值；
3.测量完所有断面模板设计点，会自动计算拟合成果数据（注意需测量4个及以上点才能拟合），可点击“统计数据”查看成果报告；
5.当前断面测量完成后，点击“上一断面“或”下一断面“根据桩号步进新建生成新的断面；
6.点击右上角“断面记录”按钮，可在断面记录中查看已有断面；
注：非机器人全站仪不能自动转向，只能手动照准，机器人全站仪勾选后转向按钮功能无法使用，也只能手动照准
¶ 五.放样数据
1.右上角更多操作图标中，可查看已记录的放样记录，也可进行删除、导出等操作；
2.APP首页数据上传中可一键上传至致测平台，实现数据的永久存储、查看、导出；
