¶ 演示视频
¶ 操作说明
¶ 一. 盾构断面模板
¶ ①: 新建盾构断面模板
1.设计信息中盾构模块，点击“断面模板”进入盾构断面模板界面；
2.点击“新建盾构断面模板”，输入断面名称、半径、圆心偏距、圆心高差，点击确认即可；
¶ ②：添加盾构断面高差线

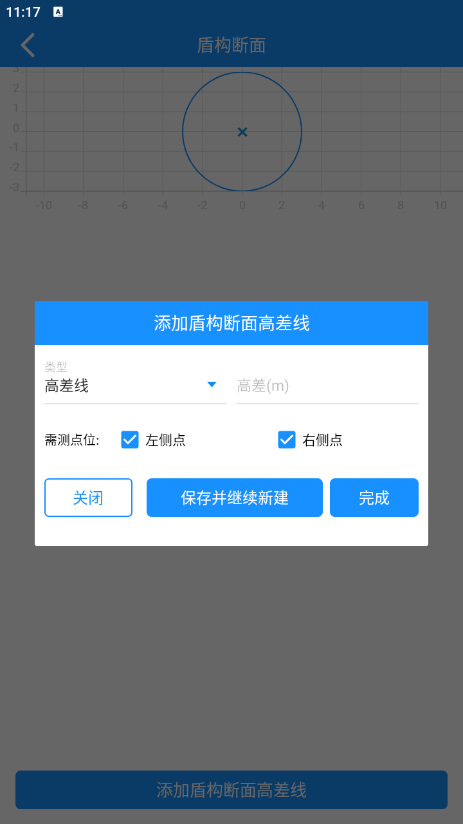

点击“新建盾构断面高差线”，选择高差线类型，需要测量的点位，点击完成即可；
类型：高差线是以输入的高差画水平线；拱顶拱底是在模板中心画竖直线；
高差：以设计标高处高差为0，标定画水平线的高度位置；
需测点位：在盾构断面检测功能时，只初始化勾选过的点，所以根据测量需求勾选左侧或右侧点；
¶ 二. 盾构断面匹配
¶ ①.新建盾构断面匹配
1.设计信息页面，盾构模块中点击“断面匹配”，进入盾构断面匹配界面；
2.点击“新建盾构断面匹配”输入名称，选择关联的定线，点击确认按钮即可；
¶ ②.添加线路元数据

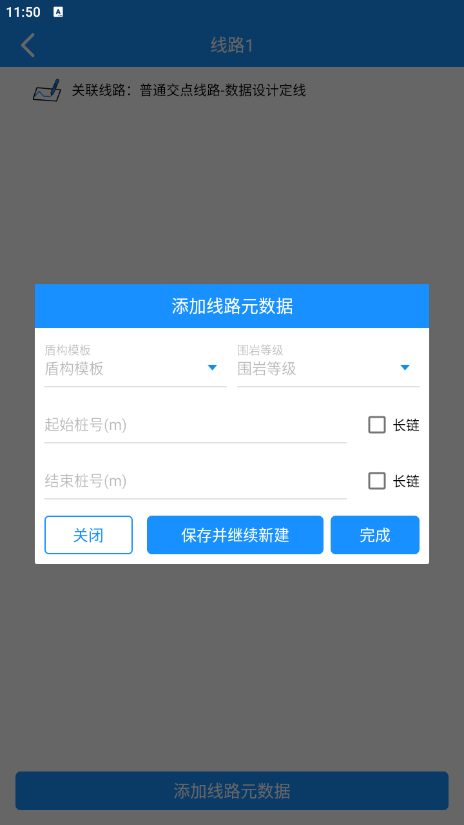

1.点击”添加线路元数据“按钮，添加线元元数据；
2.确保模板中已有盾构模板，选择需要使用的盾构模板，围岩等级根据现场情况自行选择，输入断面起始桩号，点击确认即可；
需要注意的是：新建元数据成功后会同时显示桩号和里程，如果有断链的情况下，桩号和里程值可能会不等，这是正常的情况；
注：可登录官网https://www.zhizhuwang.online/进入致测平台录入或导入，然后APP中点击数据下载进行同步；
