¶ 操作说明
管片姿态检测为通过放置水平尺，测量水平尺两端特征点或者中心点，结合设计模版等信息计算出拟合断面圆心的检测功能；
¶ 一. 准备工作
1.确保已在“设计信息”中录入完成线录信息；
2.确保已在“设计信息”中录入完成盾构断面模板和盾构线路设计；
3.开始检测前确保已完成仪器设置和APP设站；
¶ 二.新建管片姿态检测任务
1.进入高级功能界面中的“管片姿态检测”，点击“新建管片姿态检测任务”按钮，新建检测任务；

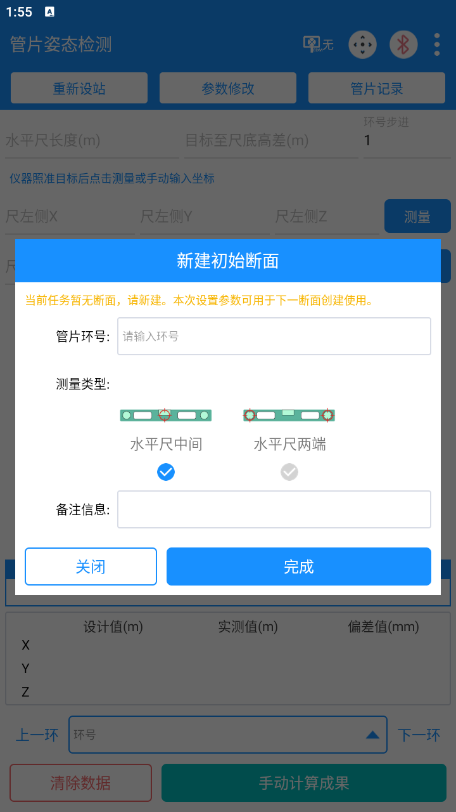

2.点击任务列表已有任务，新建初始断面；
3.配置.配置初始断面参数：
- 管片换号一般输入为桩号；
- 水平尺中间：将一根水平尺固定在铝合金尺上，同时将反射片或棱镜放在铝合金尺中心位置；测量点只有一个，为水平尺中间点；
- 水平尺两端：将一根水平尺固定在铝合金尺上，同时将反射片或棱镜放在铝合金尺两端；测量点有两个，为水平尺两端点；
3.初始设置的测量参数可自动用于后期管片环的新建；
¶ 三. 检测流程

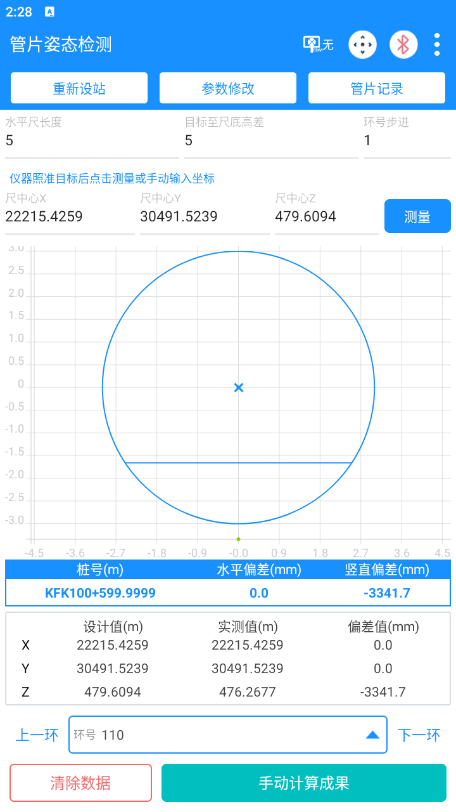

1.进入管片姿态检测界面，输入水平尺长度、目标至尺底高差；
2.仪器照准目标后点击“测量”按钮，自动计算出当前里程的圆心坐标的理论值、实测值、偏差值；
3.或手动输入坐标，点击下方“手动计算成果”按钮完成后显示当前里程的圆心坐标的理论值、实测值、偏差值；
4.当前环测量完成后，可点击“上一环“或”下一环“根据桩号步进新建生成新的管片环；
5.点击右上角”管片记录“按钮，可查看已有环，可导出；
¶ 四.放样数据
1.右上角更多操作图标中，可查看已记录的放样记录，也可进行删除、导出等操作；
2.APP首页数据上传中可一键上传至致测平台，实现数据的永久存储、查看、导出；
