¶ 演示视频
¶ 图文说明
逐桩计算功能是对线路进行固定桩号间隔的批量坐标计算，用于在进行放样或其他设计录入时，对桩号及坐标等进行校验。
¶ 目录
一．名词解释
二．操作流程
¶ 一．名词解释
1．开始桩号/结束桩号：计算范围的起止桩号；
提示：当选择已录入的线路后，界面上方会出现该线路的桩号范围。
2．桩号间隔：生成计算点里程的固定步长；
3．中桩高差：所有计算点（中桩、边桩、隧中点等）在设计标高的基础上统一叠加的一个固定高差值。
4．线路中桩：指道路设计中心线的点，即偏距为0的位置；
5．隧中偏移升降：隧道中线相对于道路设计中心线的横向偏移量和竖向升降量；
6．左边桩/右边桩：指位于道路中心线左侧或右侧的点，用于表示道路的横断面边界位置。
¶ 二．操作流程

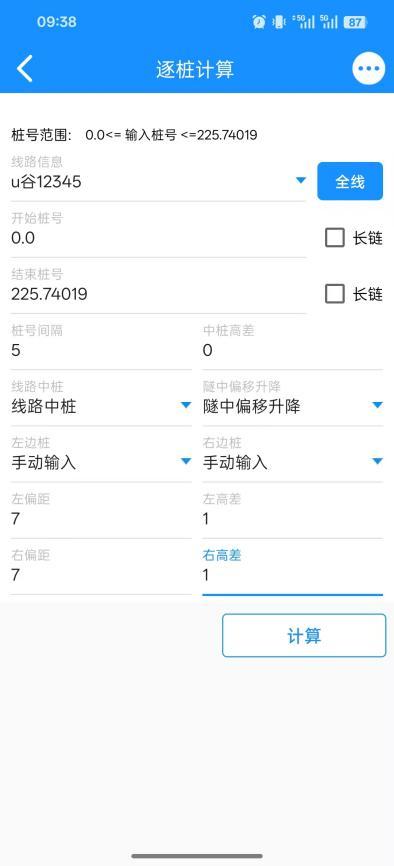

1．进入逐桩计算功能
在APP初始界面下方点击【计算工具】，选择【逐桩计算】。
2．选择线路信息
点击线路选择框，从已定义的线路中选择需要计算的线路。系统会自动显示该线路的可用桩号范围。
提示：
- 若没有设计信息，可点击“去创建线路信息”录入。
- 如需计算整条线路，可点击【全线】按钮，系统自动填充开始桩号和结束桩号为当前线路的全线范围。
3．输入计算参数
- 开始桩号/结束桩号
- 桩号间隔
- 中桩高差
注意：开始桩号不能大于结束桩号，且桩号间隔不能大于桩号范围。
4．设置计算对象
根据需要选择要计算的对象：
- 线路中桩:选择“不计算”或“线路中桩”
- 隧中偏移升降:选择“不计算”或“隧中偏移升降”
- 左边桩板块:选择“不计算/手动输入/标准横断面”
- 右边桩板块:选择“不计算/手动输入/标准横断面”
5．补充边桩参数
当左/右边桩选择【手动输入】时，界面会显示对应的输入框：
左偏距/左高差：输入左侧边桩的偏距和高差
右偏距/右高差：输入右侧边桩的偏距和高差
6．查看结果
- 点击【计算】按钮，系统会校验输入参数并生成结果表。
- 计算完成后，系统以列表形式展示所有生成的点位结果，包括桩号、偏距、高差、坐标、设计标高、边桩高（层底高）、所属板块，横坡，高差和纵坡的数据。确认无误后，点击“导出”，输入文件名称，文件保存至手机目录：《1A致测导出文件》中，也可即刻分享导出逐桩计算。
提示：除了APP，也推荐使用致测平台https://zc.zhizhuwang.online进行逐桩计算，平台功能位置：在线工具-线路资料-逐桩计算。平台端操作导出查看更便捷、效率更高。
