隧道测量用于将隧道内的实测点与设计断面的轮廓线及特征点进行对比，得到超欠挖值、到特征点指示等计算数据。 可帮助掌握施工情况并及时调整施工方案，确保开挖位置、方向、形状和尺寸达到设计要求。
¶ 目录
一、准备工作
二、名词解释
三、放样流程
四、断面渐变
五、大纵坡校正
六、致测平台数据
¶ 一、准备工作
在使用隧道测量之前，先在设计信息中完成以下内容的录入：
- 线路信息
- 隧道断面模板
- 断面匹配（可选）
若未提前设置，也可在【隧道测量】界面左侧“准备工作”，进行仪器联机、设站定向、线路信息、隧道断面模板和断面匹配的录入。
¶ 二、名词解释
- 特征点：需要与实测点比较偏距、高差的点，测量后可指示到特征点的方向。注意特征点可在隧道断面模板进行管理，录入时不用考虑隧道偏移，软件计算时会自动根据隧中偏移来对偏距值进行加减。
- 隧中偏移：隧道中心线相对线路中心线的距离，可在线路设计信息中的隧铁中线偏移中配置。
- 隧中偏距：实测点相对隧道中心线的距离，如果没有隧中偏移，则和实测的偏距值一致，左负右正。
- 断面旋转：隧道断面轮廓绕洞轴线或超高板块起点为原点，随线路超高而旋转，可在线路设计信息中的横断面超高和隧道旋转中配置。
- 超高抬降：隧道断面轮廓不进行旋转，而是将圆心随着板块超高而进行抬降，可在线路设计信息中的横断面超高和隧道旋转中配置。
- 隧道升降：根据隧中升降的设置，对隧道断面圆心进行抬降，可在线路设计信息中的地铁隧中升降和隧道旋转中配置。
- 设计标高：当前实测里程的竖曲线设计高程。
- 所在半径：指测量点所处位置对应的断面轮廓线元如果是圆弧，显示的该圆弧的半径。
- 拱顶弧距：表示当前测点所计算的轮廓线上的超欠挖点，沿轮廓线向上到达拱顶点的距离。
- 超欠挖值：实测点到设计轮廓线的垂线距离，实测点在设计轮廓外时为超挖，在设计轮廓内时叫欠挖；注意如果出现超欠标识是相反的情况时，请检查断面模板对应线元的顺时针、逆时针是否录入反了，修改顺逆时针后即可正确计算。
- 部位：对测量点进行分类的标签，比如“左边墙”、“拱顶”、“仰拱”等，方便后期整理数据，部位信息可在部位选择弹出框中编辑。
- 到轮廓线：指示测量点离设计的隧道轮廓线的水平距离（左右），竖直距离（上下）。
- 到特征点：指示测量点离界面顶部选择的特征点的偏距距离（左右），高差距离（上下）。
- 设置-里程朝向：当前仪器对着待测点的方向，起点→终点为大里程，反之为小里程；
- 设置-大纵坡校正：选择断面模板是垂直向下还是垂直与竖曲线（详细解释看下方第四节大纵坡修正）；
- 设置-预留变形量：为应对围岩变形而预先放大的轮廓空间，设置预留变形量后，软件会自动将轮廓线进行放大或缩小，且数据计算值会按这个变形后的轮廓进行计算；
- 图示：红色虚线为隧道中心线、黄色虚线为线路中心线、绿色虚线为标高线、倒三角为设计标高位置；
¶ 三、放样流程
1.进入隧道测量功能
在APP初始界面下方点击“高级功能”选择【隧道测量】。
2.匹配线路和断面
进入界面后，系统会自动匹配默认的线路信息和关联线路的断面匹配；如需切换，可点击左侧工具栏“线路信息”切换当前线路，或开启“手选断面”手动选择需要测量的断面模板。
3.点击测量

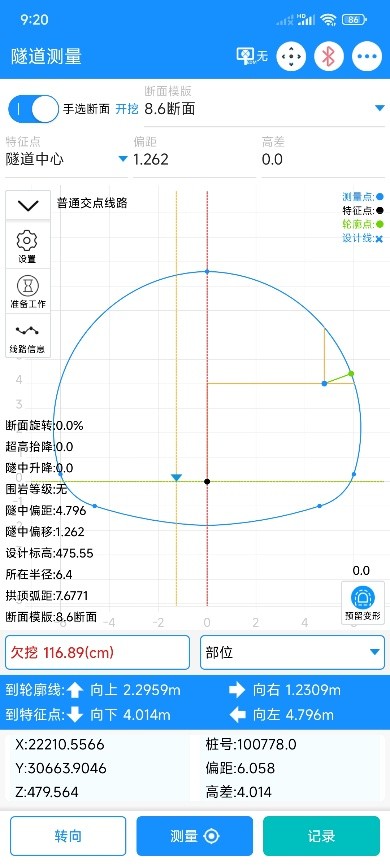

对准目标点后，点击“测量”或“测存”按钮，测量数据返回后，在界面上会显示断面、实测点、指示线等图示信息，下方会显示测量点坐标、桩号等实测信息以及超欠挖、标高等计算信息；也可手动输入坐标、桩号、偏距、高差进行计算。
4.记录数据
测量或输入后，点击“记录”按钮存储测量数据，右上角更多中的测量记录可查看已测量的所有结果，也可进行删除、导出等操作。
¶ 四、断面渐变
断面渐变功能用于处理隧道断面形状和尺寸随里程变化而线性渐变的情况。
- 断面模板：确保在设计信息中的隧道断面模板中，录入好了渐变起始和结束的两个断面模板，需要保证两个断面的：线元数量一致、线元的类型一致（直线对直线，圆弧对圆弧）、线元的方向一致（顺时针对顺时针，逆时针对逆时针）（具体操作流程请参考使用指南《隧道断面模板及断面匹配》章节）；
- 断面匹配：通过隧道断面匹配，将渐变起始和结束里程与起始和结束断面进行配置。后续在隧道测量中进行测量时，选择该匹配即可；

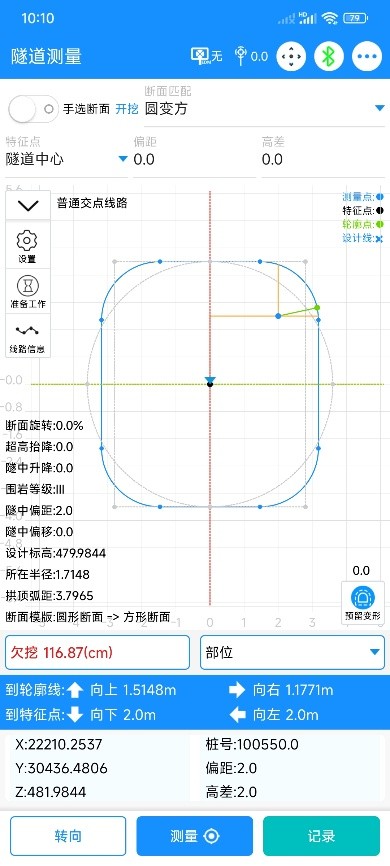

- 渐变过程：系统会根据当前实测桩号，判断断面匹配中的渐变进程，计算出当前桩号对应的新的断面轮廓线（图示蓝色线），并以此轮廓线进行数据的计算。其中图示里两圈灰色的虚线，就是代表的起始和结束断面模板线元。
¶ 五、大纵坡校正

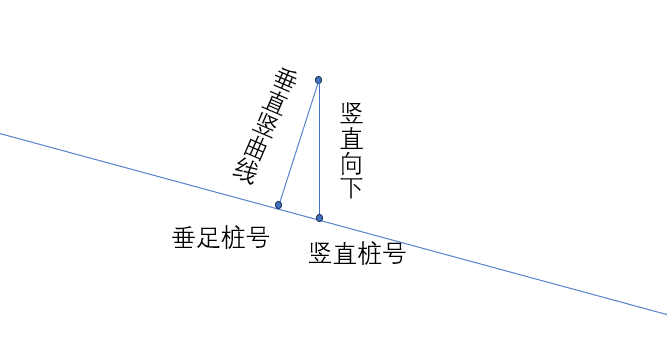

一般公路铁路中的断面都是竖直向下的，即铅锤方向，并不需要进行校正；但是当竖曲线纵坡较大时，如果依然按照竖直向下，则会出现隧道变形的问题，此时就应该选择开启大纵坡校正（模板垂直于竖曲线）。
开启大纵坡修正后，软件会根据测量数据和纵坡，修正桩号（垂足斜坡桩号）和高差（垂足斜坡高差）；
注意：水利工程可使用水利隧道管线功能，该功能支持竖井、斜井、弯管等计算。
¶ 六、致测平台数据
1.数据上传
完成隧道测量后，可在APP首页【数据上传】功能中将数据上传到致测平台：https://zc.zhizhuwang.online，使用电脑浏览器可访问。
2.平台操作

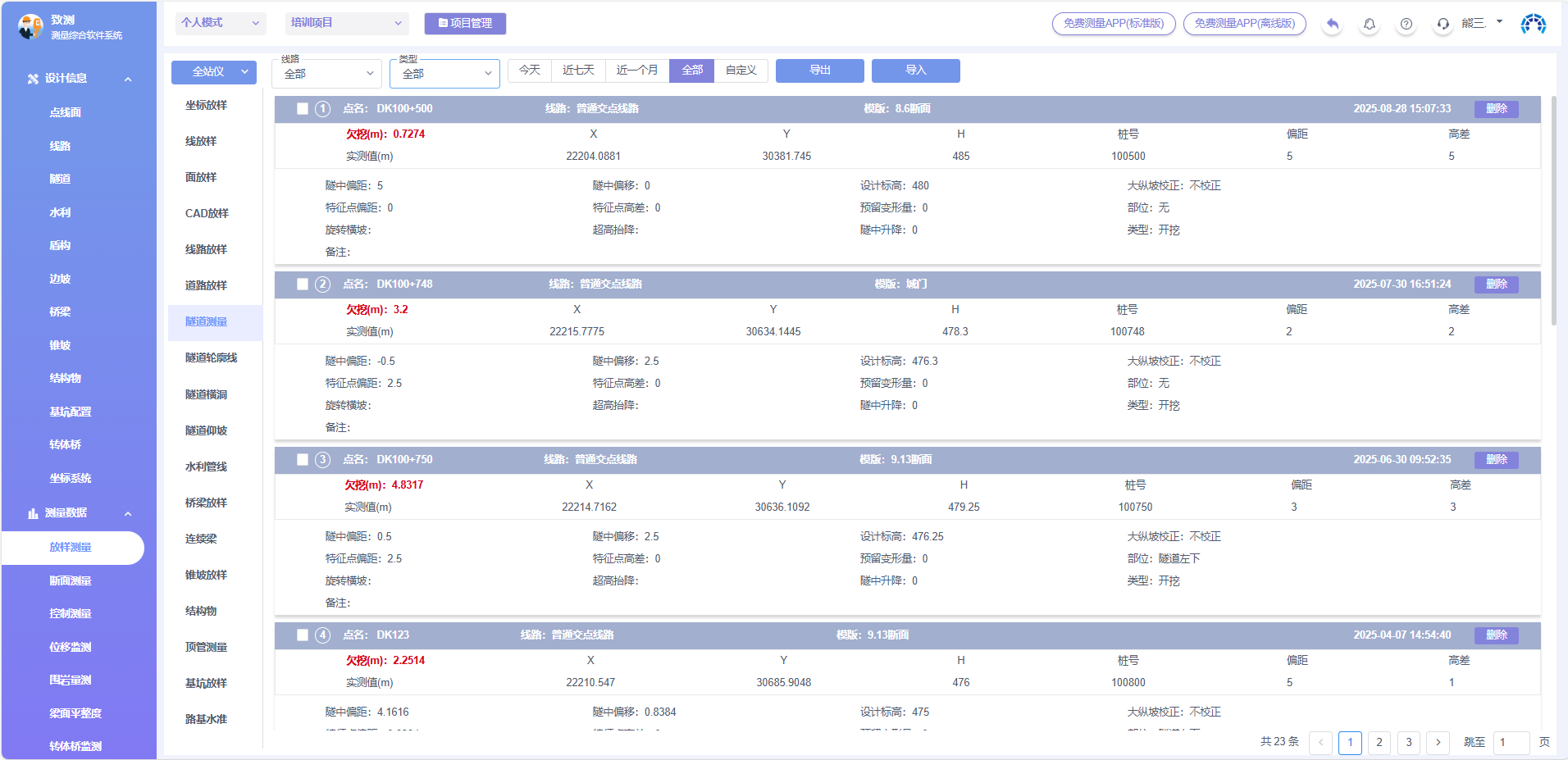

进入致测平台，左侧目录栏进入【放样测量】>【隧道测量】，可查看、筛选、删除、导出放样成果数据。
