¶ 演示视频
¶ 一. 准备工作
确保已在“设计信息”中录入完成定线信息、隧道断面模板和隧道断面匹配信息；
¶ 二.功能特色
1.支持手动选择断面，支持单点生成和批量生成测点两种方式；
2.支持预留变形量设置，APP设置后会根据设置变形量显示断面图示；
3.支持里程朝向设置，大里程就是线路终点方向，小里程就是线路起点方向，APP设置后会根据朝向显示断面图示；
4.支持大纵坡校正设置，在测量大纵坡断面时，可能需要进行校正来确保测量结果的准确性，APP列出垂直向下（不校正）和垂直竖曲线（校正）两种方式；
¶ 三. 放样流程

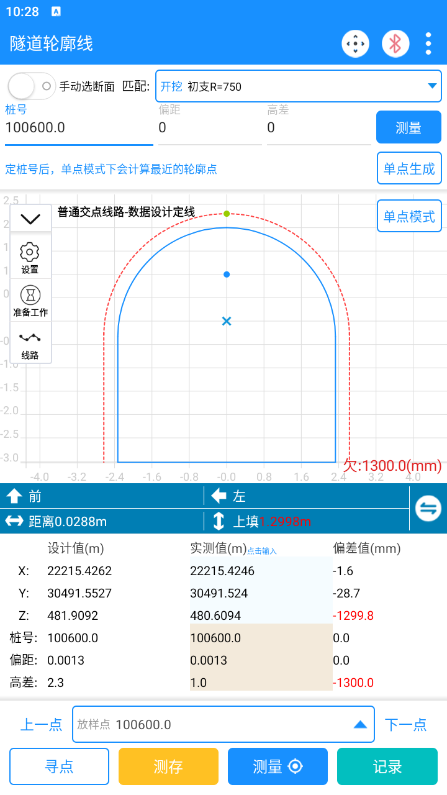

1.进入高级功能放样模块中“隧道轮廓线”，系统会自动选择默认的定线和关联定线的断面；
2.可点击左侧“线路”切换当前线路，也可开启“手动选断面”按钮自选断面；
3.点击“设置”按钮设置里程朝向、大纵坡修正、预留变形量等参数设置；
4.选择“单点模式”生成点方式，在单点模式下，手动输入桩号偏距高差或测量桩号后，点击“单点生成”按钮，生成轮廓线上距离该点最近的点；
5.选择“批量模式”生成点方式，在批量模式下，手动输入桩号或测量桩号后，点击“批量生成”按钮，输入偏距与垂距生成相应的多组轮廓点；
6.生成轮廓点后，点击“测量”或“测存‘按钮即可，也可手动输入坐标、桩号偏垂距计算；
7.输入或测量后，点击下方”记录按钮“存储测量数据；
¶ 四.放样数据
1.右上角更多图标中，可查看已记录的放样记录，也可删除、导出等操作；
2.APP首页数据上传中可一键上传至致测平台，实现数据的永久存储、查看、导出；
