¶ 操作说明
CAD放样功能用于将CAD设计图纸直接导入APP，通过解析图中的点、线坐标信息，在现场快速进行点位和线段的精准放样。该功能适用于复杂图形、不规则轮廓和没有预定义点库的放样任务。
¶ 目录
一、准备工作
二、名词解释
三、放样流程
四、致测平台数据
¶ 一、准备工作
使用CAD放样功能前，请确保已完成以下准备：
- 图纸准备：将待放样的DWG或DXF格式图纸提前存入手机中。
- 设站定向：在放样前，需要在仪器或者APP完成设站定向。

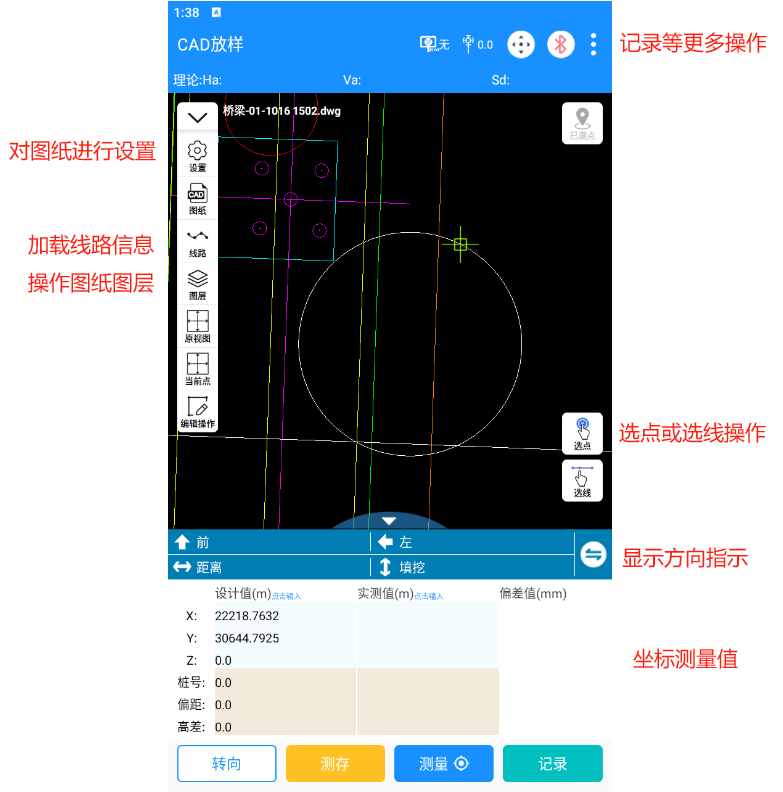

¶ 二、名词解释
1.设置：对图纸及相关操作进行参数的配置
- 图纸底高设置：
① 固定高程：为图纸设置固定高程，后续捕捉点高程Z的数值；
② 固定高差：当关联线路后，以线路标高为准的一个固定高差值，后续捕捉点高程Z即为：标高 + 高差；
- 图标大小设置：调整界面中显示的待测点、实测点图标的显示大小；
- 图纸单位：按绘制图纸使用的坐标单位为标准，用于转换为捕捉数据时换算成单位米，比如图纸单位mm，捕捉1000时，显示坐标为1m；
- 全图炸开：对图纸的块、多段线等进行全部炸开，方便后续选择线段；
- 选线延伸：
① 不自动延伸：当选线之后测量，当实测点位置超出线段范围后不计算，防止放错线段；
② 自动延伸：当选线之后测量，当实测点位置超出线段范围后，按线段方位角自动延伸，方便计算实测点到线段的垂距；
2.图纸：切换加载图纸
- 若为首次使用或图纸已更新，则需点击底部“选择文件”按钮手动选取；
- 已经选择过的图纸，可直接在“最近使用文件”列表中打开；
3.线路信息：若需查看点相对线路的桩号、偏距和高差时，可选择加载录入好的线路；
4.图层：CAD图纸中用于管理不同图形元素的逻辑分组。通过开关图层可隐藏或显示特定的图形内容。
5.视图选择：
- 上次操作视图：恢复至上一次退出时的显示窗口；
- 原始视图：恢复至图纸初始加载时的全图显示窗口；
6.当前点：移动视口至当前捕捉点或实测点位置，方便滑动图纸时快速找到当前坐标位置。
7.编辑操作：支持图纸临时编辑，可现场绘制线、圆、任意多边形，并进行测距、测面积等操作；注意：临时绘制操作不会改变图纸本身，仅当次打开有效。
8.已测点：将当前图纸上已经测量保存后的所有点绘制到图纸上，可选择时间范围；
9.选点：点击选点之后界面会出现捕捉箭头，手指在屏幕拖动用于捕捉待放样点坐标；
10.选线：点击选线之后，在界面上手指点击需要放样的线段，用于对该线段进行操作或者放样；支持：
- 炸开：如果是多段线，炸开成单条的线段，方便选择“某一线段”；
- 反转：将线段起点和终点调换；
- 偏移：对线段沿垂线的方向左右移动；
- 延伸：将线段向起点或终点延长；
- 分割：将线段按距离或者份数分割，分割之后可以对分割点进行放样；
11.方向指示：表示实测点相对放样点坐标的方向、距离、高差信息；
- 前后左右：到设计点坐标的前后、左右指示；可在参数设置中配置仪器视角或者跑杆人员视角；
- 里程偏距：到设计点坐标的大小里程、左右路幅指示；前提是关联了线路；
- 东南西北：到设计点坐标的南北、东西指示；
- 距离：指实测点与设计点的平面距离；
- 填挖：指实测点与设计点的高度差；
¶ 三、放样流程
1.进入CAD放样功能
在APP初始界面下方点击“高级功能”选择【CAD放样】。
2.选择CAD文件
选择或点击需要放样的CAD图纸，进入CAD放样界面。

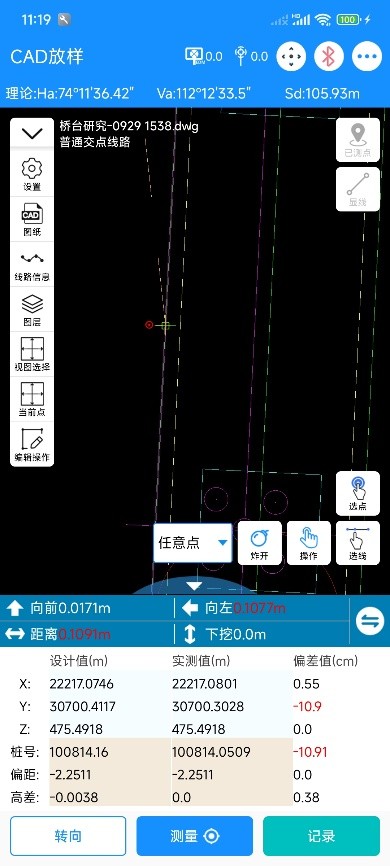

3.开始放样
- 选点放样：在图纸上捕捉坐标点进行放样；
- 选线：在图纸上选择线段进行线段上任意点放样，也可选择线的分割点进行放样；
点击“测量”或“测存”。界面将显示测量点坐标的设计值、实测值、偏差值及桩号、偏距、高差和方向指示。
注意：大部分图纸捕捉都没有高程Z值，所以如果需要“转向”，需要手动修改高程值后再转向。
4.记录数据
确认数据无误后，点击“记录”按钮存储测量数据，右上角更多中的测量记录可查看已测量的所有结果，也可进行删除、导出等操作。
¶ 四、致测平台数据
1.数据上传
完成CAD放样后，可在APP首页【数据上传】功能中将数据上传到致测平台：https://zc.zhizhuwang.online，使用电脑浏览器可访问。

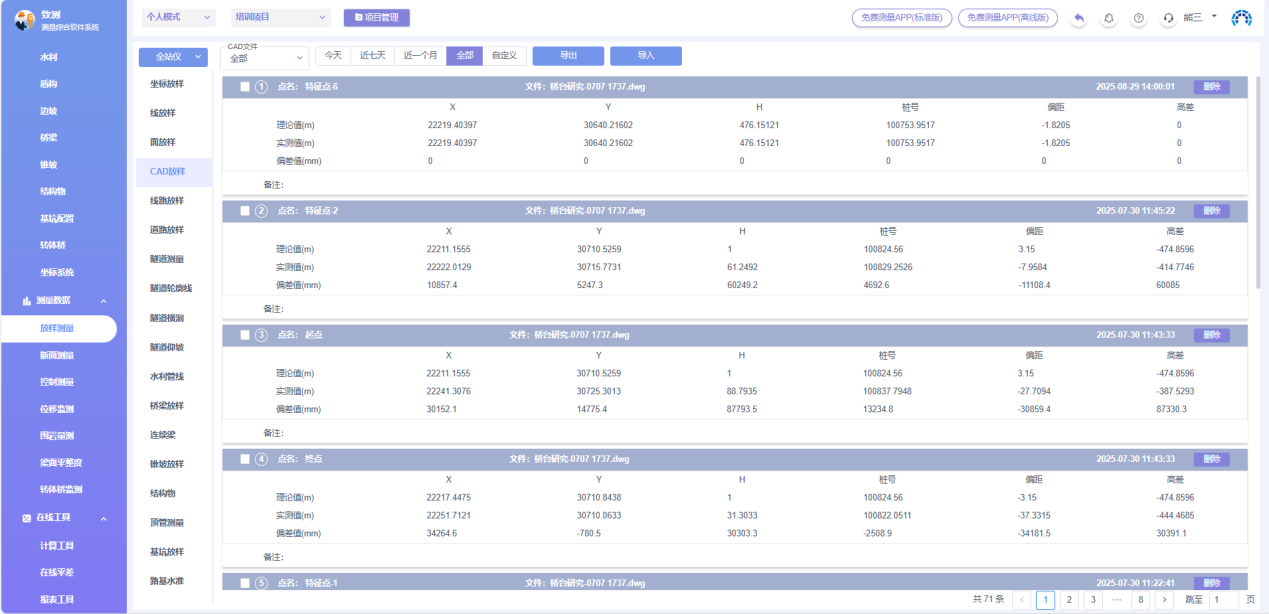

2、平台操作
进入致测平台，左侧目录栏进入【放样测量】>【CAD放样】，可查看、筛选、删除、导出放样成果数据。
