¶ 操作说明
¶ 一、准备工作
- 确保已在“设计信息”内已有对应的线路信息；如果需要放样边坡，则还需要边坡断面。或在放样界面选择点击“准备工作”的按钮跳转弹出至仪器联机、线路信息，边坡断面模板和边坡断面匹配功能选项。
- 在进行RTK测量功能前，需要你正确连接RTK仪器。
¶ 二、功能说明

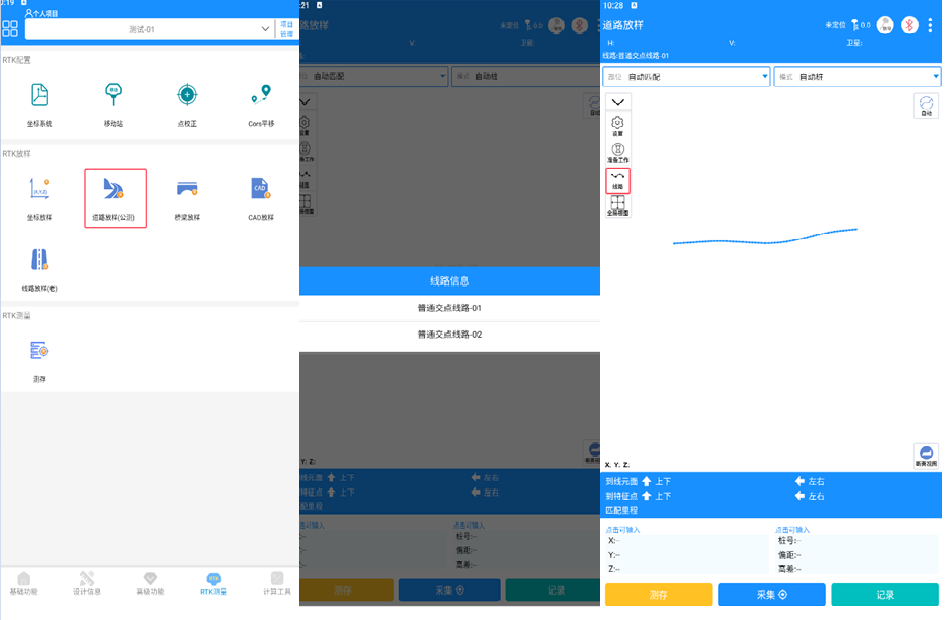

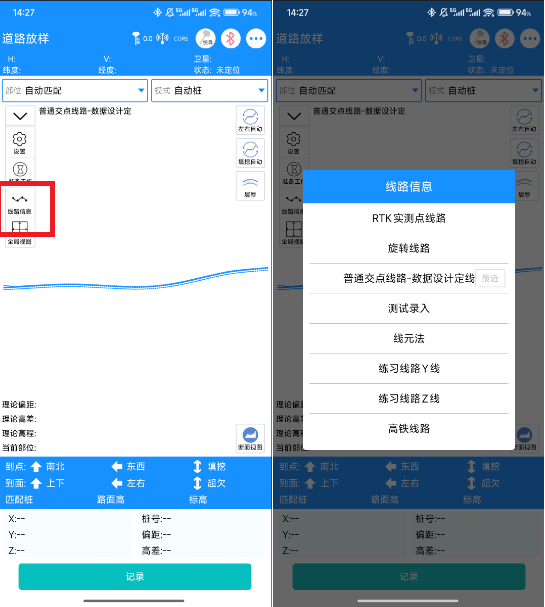

1. 在“RTK测量-道路放样(公测)”进入测量界面后系统会自动加载默认线路信息，也可在左侧工具栏线路中切换线路。

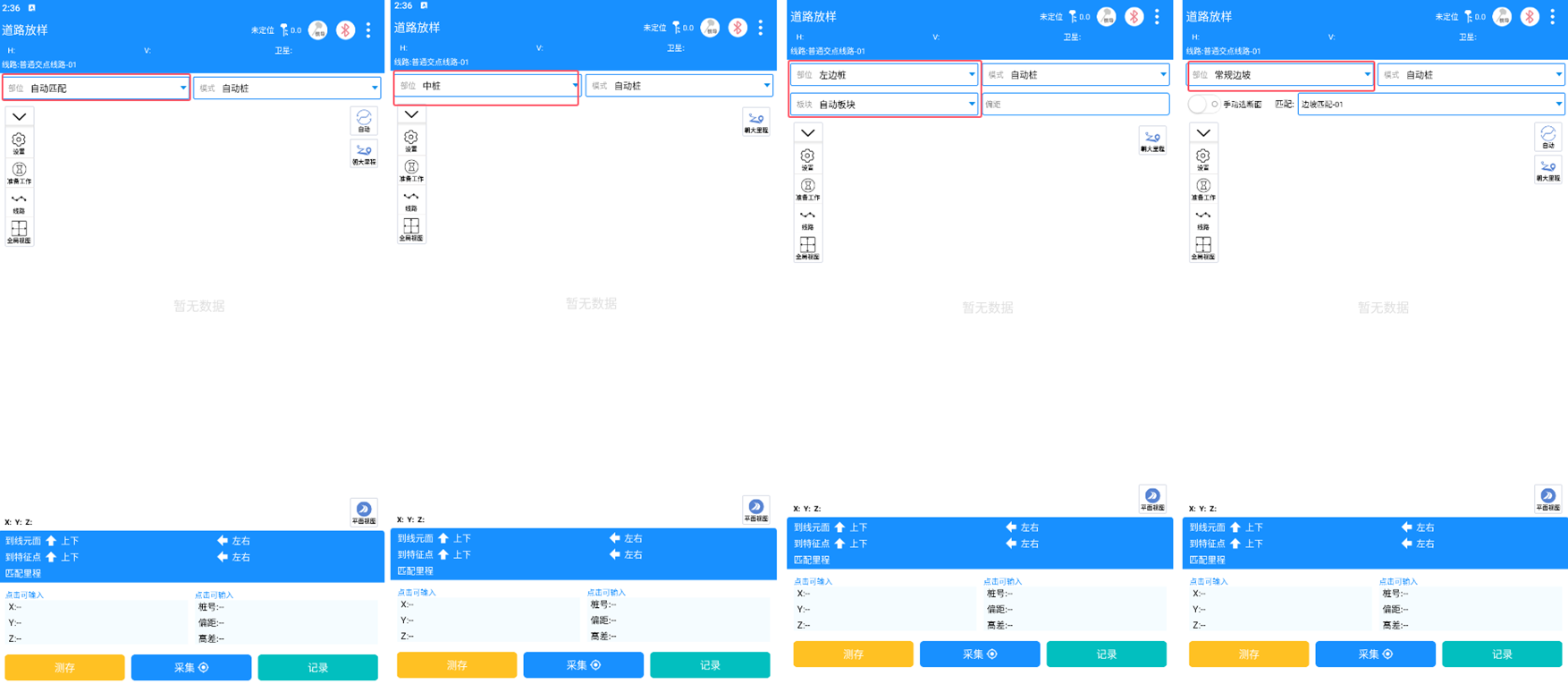

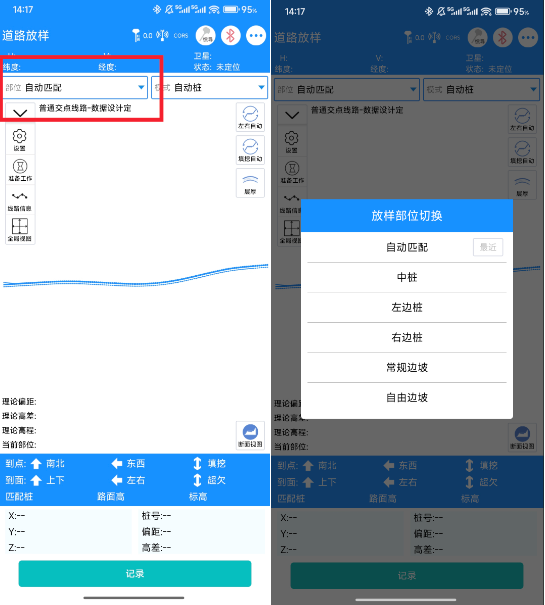

2. 进入道路放样功能，当前为平面视图页面，点击部位下拉框可以选择自动匹配、中桩、左边桩、右边桩、常规边坡不同放样部位进行切换。
- 自动匹配：测量结果返回后会根据测量数据显示点自动匹配最近的线路部位。
- 中桩：线路中桩。
- 左边桩模式：线路左边桩，提供线路横断面左板块选择，测量结果返回后会根据测量数据匹配显示点与所选板块位置关系。
- 右边桩模式：线路右边桩，提供线路横断面右板块选择，测量结果返回后会根据测量数据匹配显示点与所选板块位置关系。
- 常规边坡：可以设置自动或手动匹配对应边坡，手动匹配可手动选择对应边坡模板。

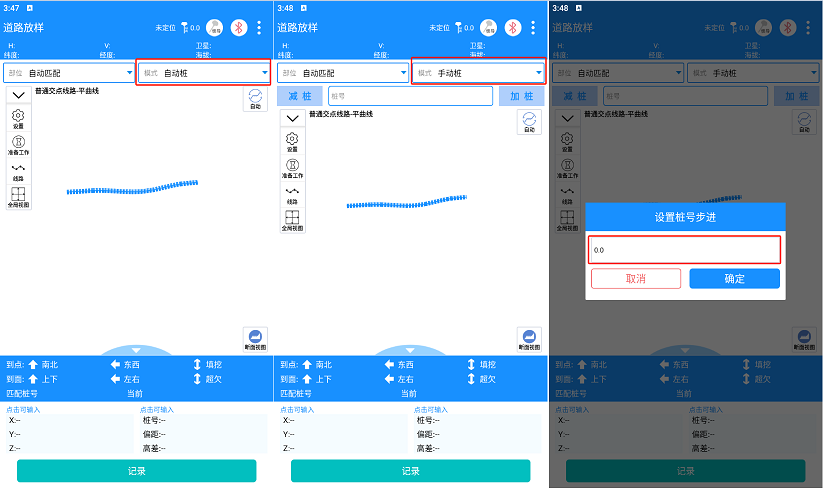

3. 选择所要放样部位后，点击模式下拉框可以选择自动桩或手动桩模式。手动桩用于放样确定桩号的部位。
- 自动桩：根据实测桩号，实时计算该桩号对应的设计；
- 手动桩：输入待测量的桩号值。输入后点击“加桩”“减桩”按钮时，桩号将自动增加步进值。桩号步进值可在左侧工具栏“设置”中添加。

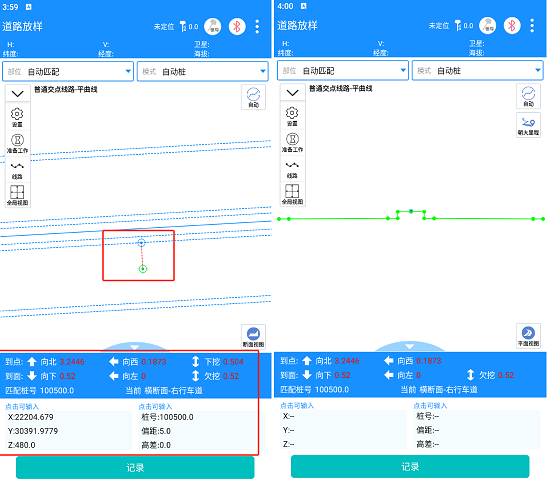

4. 以上步骤完成后您就可以自由在当前页面页面不同放样部位进行放样了。测量结果返回后，会根据测量数据匹配显示点与部位位置关系，会显示以下结果。
- 平面视图图示：匹配部位模板信息、线路平面视图、当前测点与最近线元位置关系。
- 断面视图图示：显示线路部位横断面，以及特征点（特征点可选中）。
- 数据：当前测点坐标位置、当前测点与最近部位特征点位置关系、当前测点与最近部位线元面位置关系、匹配里程值、超欠挖值。

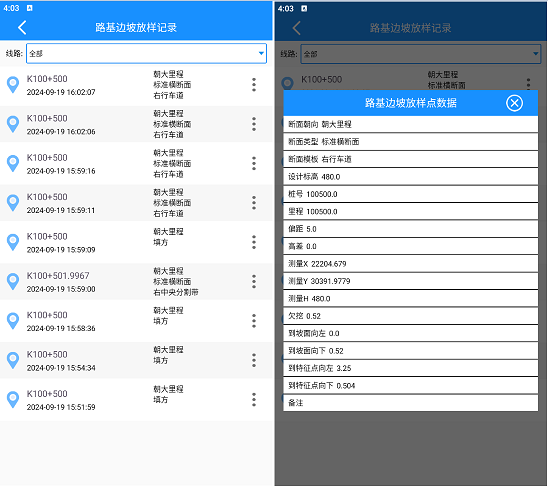

5. 测量后点击“记录”按钮可保存当前采集的测点数据。也可直接点击“测存”按钮采集并保存测点数据。可在放样记录中查看。点击点数据将弹出实际测量详情。
6. 在基础功能内进行数据上传后，可登录致测平台查看和导出放样任务数据，官网：https://www.zhizhuwang.online/
